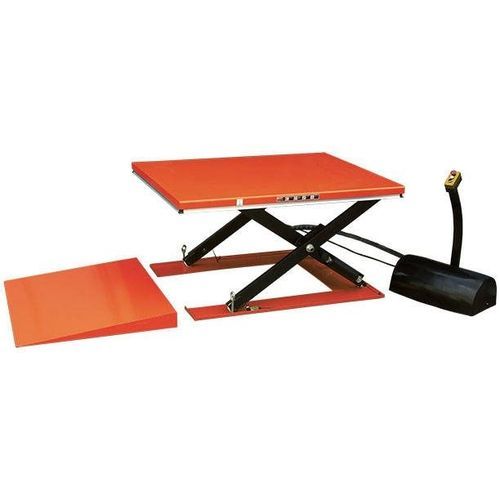

剪叉式升降平台 HY series

电动液压电动液压

概述
HY-Series 低矮型电动升降平台为剪式升降台，适用于无法挖坑时的高效托盘搬运及符合人体工程学的装卸作业。额定载荷为1至2公吨，收起高度极低（85–105 mm），便于紧凑集成。采用 Bucher 液压动力单元与24 V 控制，满足工业安全标准（EN1570），并提供平稳可靠的升降性能与安全的操作者保护。

详情

• 低矮型剪式电动升降平台，载荷范围 1000–2000 kg（1–2 吨）
• 10 种标准型号，平台尺寸与载荷各异
• 坚固的剪叉机构，配备自润滑滚轮和衬套
• 配备 Bucher 电液泵
• 安全配置：符合 EN1570、避免夹伤的安全间隙、油管破裂切断阀、安全触发条和上行限位开关
• 控制：24 V 控制电压，带死人体开关的按钮手柄；手动控制器带3 m 电缆
• 便于维护的检修点和上行限位结构
• 制造商 YouTube 频道提供产品演示视频

可选项

• 位置控制系统（订购时请注明调节范围）
• 220 V 单相电源

型号
HY2002 | 2000 kg (4400 lb) | 收起 105 mm (4.1 in) | 升起 870 mm (34.3 in) | 平台 1600 x 1000 mm (63 x 40 in) | 升降时间 35 s
HY2001 | 2000 kg (4400 lb) | 收起 105 mm (4.1 in) | 升起 870 mm (34.3 in) | 平台 1600 x 1200 mm (63 x 47.2 in) | 升降时间 35 s
HY1503 | 1500 kg (3300 lb) | 收起 85 mm (3.3 in) | 升起 860 mm (33.9 in) | 平台 1600 x 1200 mm (63 x 47.2 in) | 升降时间 30 s
HY1502 | 1500 kg (3300 lb) | 收起 85 mm (3.3 in) | 升起 860 mm (33.9 in) | 平台 1600 x 1000 mm (63 x 40 in) | 升降时间 30 s
HY1501 | 1500 kg (3300 lb) | 收起 85 mm (3.3 in) | 升起 860 mm (33.9 in) | 平台 1600 x 800 mm (63 x 31.5 in) | 升降时间 30 s
HY1005 | 1000 kg (2200 lb) | 收起 85 mm (3.3 in) | 升起 860 mm (33.9 in) | 平台 1600 x 1000 mm (63 x 40 in) | 升降时间 25 s
HY1004 | 1000 kg (2200 lb) | 收起 85 mm (3.3 in) | 升起 860 mm (33.9 in) | 平台 1600 x 800 mm (63 x 31.5 in) | 升降時間 25 s
HY1003 | 1000 kg (2200 lb) | 收起 85 mm (3.3 in) | 升起 860 mm (33.9 in) | 平台 1450 x 800 mm (57.1 x 31.5 in) | 升降时间 25 s
HY1002 | 1000 kg (2200 lb) | 收起 85 mm (3.3 in) | 升起 860 mm (33.9 in) | 平台 1600 x 1140 mm (63 x 44.9 in) | 升降时间 25 s
HY1001 | 1000 kg (2200 lb) | 收起 85 mm (3.3 in) | 升起 860 mm (33.9 in) | 平台 1450 x 1140 mm (57.1 x 44.9 in) | 升降時間 25 s

技术规格

• 载荷范围：1000–2000 kg（1–2 吨）
• 收起高度：根据型号为 85–105 mm
• 升起高度：根据型号通常为 860–870 mm
• 平台尺寸：1450 x 800 mm 至 1600 x 1200 mm（并列英寸换算）
• 升降时间：根据型号为 25–35 秒
• 液压单元：Bucher 电液泵
• 控制系统：24 V，带死人体开关的按钮手柄；手控器 3 m 电缆
• 安全：符合 EN1570、油管破裂切断阀、安全触发条、上行限位开关、防夹间隙
• 机械部件：自润滑滚轮和衬套
• 标准型号数量：10
• 可选项：220 V 单相电源和位置控制系统
