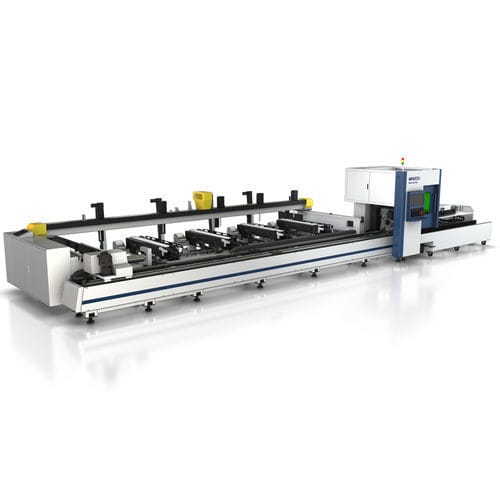

光纤激光切割机 MP-6012D用于金属管道CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 光纤激光
- 加工材料
- 用于金属
- 切割产品
- 管道
- 操控类型
- CNC数控
- 应用
- 工业用途
- 零件重量
- 手动装载, 自动装载
- 构造特性
- 大尺寸
- 其他特性
- 半自动, 高精度, 高速, 高效率, 伺服电机式
- X轴
3,000 mm, 6,200 mm
(118.11 in, 244.09 in)- 管直径
最多: 120 mm
(5 in)最少: 10 mm
(0 in)- 切割速度
1 m/s
(3.281 ft/s)- 重复精度
0.03 mm
(0.0012 in)- 加速度
11.77 m/s², 19.61 m/s²
(38.62 ft/s², 64.34 ft/s²)- 整体长度
最多: 12,000 mm
(472 in)最少: 7,000 mm
(276 in)- 整体宽度
最多: 4,000 mm
(157 in)最少: 3,000 mm
(118 in)- 重量
150 kg
(330.69 lb)- 载荷能力
最多: 2,000 kg
(4,409.2 lb)最少: 500 kg
(1,102.3 lb)
产品介绍
产品概述
主要特点
机床结构
气动全封闭卡盘
辅助支撑
下料机构
上料配置
半自动上料配置（MP6012D）
管材规格：圆管 φ15mm~φ80mm；方管/矩形管 □15mm~□80mm
支持上料管材长度：6200mm
上料载重：500kg
占地面积（半自动）：7000mm x 3000mm
全自动上料配置（MP6012D）
管材规格：圆管 φ15mm~φ80mm；方管/矩形管 □15mm~□80mm
支持上料管材长度：3000–6200mm
上料载重：2000kg
占地面积（全自动）：8000mm x 4000mm
控制系统
性能指标（重点项）
为什么选择 Hymson
技术规格
- Hymson MP6012D 激光切管机为高效激光加工与精密管材切割提供了升级解决方案，适用于工业化连续生产。
主要特点
- 适用于小型与中型管材的高速、高效、高精度切割。
- 气动全封闭一体式卡盘，提高夹持稳定性、加工精度并增强防尘性能。
- 标配套料软件与 FSCUT 专业切管系统，便于高效编程与加工。
- 可选半自动或全自动上料系统及短尾料处理，最大化材料利用率并降低人工成本。
机床结构
- 板管焊接整体结构；主机焊接后经退火处理以消除内应力。
- 导轨面平整度与直线度 ≤0.05 mm；最大表面粗糙度 0.8。
气动全封闭卡盘
- 全行程高精密卡盘，夹持力大、夹持行程宽、转动惯量小、转速高，提升切割效率。
- 后卡采用全密封防尘结构，大幅提高防护效果和可靠性。
辅助支撑
- 可变径支撑轮在高速旋转时有效防止管材摆动，保证切割时回转精度。
- 在送料过程中提供导向与支撑，提升送料稳定性。
下料机构
- 伺服升降翻板台可减少回转时的晃动，自动适配不同规格管材，提高下料效率。
上料配置
半自动上料配置（MP6012D）
管材规格：圆管 φ15mm~φ80mm；方管/矩形管 □15mm~□80mm
支持上料管材长度：6200mm
上料载重：500kg
占地面积（半自动）：7000mm x 3000mm
全自动上料配置（MP6012D）
管材规格：圆管 φ15mm~φ80mm；方管/矩形管 □15mm~□80mm
支持上料管材长度：3000–6200mm
上料载重：2000kg
占地面积（全自动）：8000mm x 4000mm
控制系统
- FSCUT 控制系统基于 Windows 10 开发，采用 EtherCAT 总线通讯，集成多种激光切割专用模块。
- 界面简洁，配备触摸显示屏与无线键鼠，操作便捷。
性能指标（重点项）
- 机型：MP-6012D
- 全自动上料加工范围（圆管）：Φ15mm~Φ80mm
- 手动上料参考加工范围（圆管）：Φ10mm~Φ120mm
- 方管/矩形管：□15mm~□80mm（自动），10mm~□80mm（手动）
- 切割尾料长度：≥200mm / 60mm
- 单根管最大重量：150kg
- 机床占地（示例）：12000mm x 3000mm
- X/Y 轴定位速度：60 m/min；加速度：1.2 g；定位精度：0.03 mm
- Z 轴定位速度：60 m/min；加速度：2 g；定位精度：0.03 mm
- B1/B2 轴转速：150 rpm（无限旋转）；角加速度：120 rad/s²
为什么选择 Hymson
- 智能集尘系统：仅对切割区域工作，增强通风效果。
- 智能气体控制系统：节气量可达 50%。
- 自动对焦：快速且精确。
- 全自动润滑系统：对齿轮和齿条自动润滑，降低维护。
- 提供工厂培训工程师的安装、培训与技术支持。
技术规格
- 型号：MP6012D (MP-6012D)
- 应用：圆管、方管、矩形管的光纤激光切割
- 自动上料加工直径（圆管）：φ15mm–φ80mm
- 手动上料参考加工直径（圆管）：Φ10mm–Φ120mm
- 方/矩形管尺寸：□15mm–□80mm（自动），10mm–□80mm（手动）
- 半自动上料长度：6200mm
- 全自动上料长度：3000–6200mm
- 单根最大重量：150kg
- 上料载重（半自动）：500kg；（全自动）：2000kg
- 占地与性能：详见上述配置
- 控制系统：FSCUT (Windows 10, EtherCAT)
- 可选项：半/全自动上料系统、短尾料处理等
