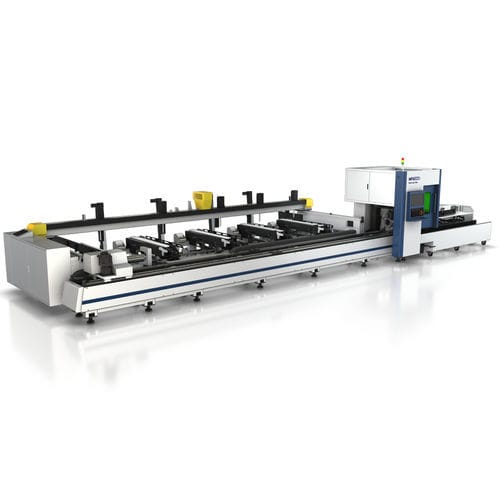

光纤激光切割机 MP6022D

用于金属管道CNC数控

概述
Hymson MP6022D 系列激光切管机为管材加工提供升级的生产解决方案，适用于高效、高精度的小中径管切割。机器支持半自动和全自动上料配置以匹配不同生产线布局。

主要特点

• 针对小中型管材的高速高精度切割能力
• 气动全封闭一体式卡盘，夹持稳定并提升防尘性能
• 标配套料（排版）软件，优化材料利用率和生产效率
• FSCUT 专业切管控制系统，集成多种切管功能
• 可选半自动或全自动上料系统，降低人工成本
• 可选短尾处理以最大化管材利用率

机床结构
板管焊接结构，主机床体经退火处理以消除内应力。导向面平整度与直线度 ≤0.05 mm；最大表面粗糙度 0.8。

气动全封闭卡盘
全行程高精度卡盘，具备大夹持力、大行程、低转动惯量和高转速，满足大多数管材切割需求。后卡采用全密封防尘结构。

辅助支撑
可变径支撑轮有效防止管材高速旋转时的晃动，保证切割过程中的回转精度，并在送料过程中起到导向和支撑作用。

下料机构
下料机构采用伺服可升降翻板平台，能有效抑制管材旋转时的晃动，并能自动适应不同尺寸的管材，提高下料效率。

MP6022D 半自动上料配置

• 圆管规格：φ15 mm ~ φ120 mm
• 方管/矩形管：□15 mm ~ □120 mm
• 上料管长：6200 mm
• 最大上料重量：500 kg
• 占地（参考）：7000 mm x 3000 mm

MP6022D 全自动上料配置

• 圆管规格：φ15 mm ~ φ180 mm
• 方管/矩形管：□15 mm ~ □140 mm
• 上料管长：3000–6200 mm
• 最大上料重量：2000 kg
• 占地（参考）：8000 mm x 4000 mm

控制系统
FSCUT 激光切割控制系统（Windows 10 基础），采用 EtherCAT 总线通信，模块化集成多种切割功能。界面简洁，配触摸显示并支持无线键盘/鼠标，操作便捷。

选择 Hymson 的理由

• 智能局部集尘：仅对切割区进行局部排风，提升排风效果
• 智能气体控制：可节省气体使用量至多 50%
• 自动对焦：快速、精确
• 全自动润滑系统：对齿轮和齿条自动润滑，降低维护工作量
• 由工厂培训工程师提供安装、培训与支持

技术参数

• 型号：MP‑6022D / MP6022D
• 加工范围（全自动上料）：圆管 Φ15–Φ180 mm；方/矩形管 □15–□140 mm
• 加工范围（手动上料）：圆管 Φ10–Φ220 mm；方/矩形管 □10–□150 mm
• 切割尾料长度：≥210 mm / 100 mm
• 单管最大重量：300 kg
• 机床占地（典型）：12000 mm x 3000 mm（视配置而定）
• X/Y 轴定位速度：60 m/min；加速度：1.0 g；定位精度：0.03 mm
• Z 轴定位速度：60 m/min；加速度：2 g；定位精度：0.03 mm
• B1/B2 轴：无限旋转 100 rpm；角加速度 100 rad/s²
