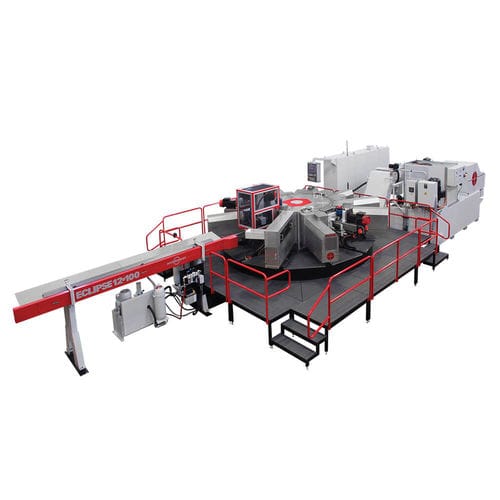

新的Eclipse 12-100是对著名的Hydromat多轴旋转传输机概念的重新设计,采用了所有新的组件。它有一个重型铸铁机器框架,直径为2米,几乎是传统12工位Hydromat机器的两倍。
该机床平台在一个单一的空间内提供了多个刀具主轴,并与一个切屑管理和冷却系统集成。
带自动倒置功能的机器人装载/卸载为棒料和坯料装载应用提供了六面加工能力。
12个工具主轴模块中的每一个都具有3轴或4轴能力,采用全电动伺服主轴和高科技组件,如用于高精度的重型线性导轨和用于额外稳定性的大直径轴承,在更高速度下产生更平稳的切削。Eclipse数控系统具有夹具映射功能,可实现工位间的特殊精度。这些模块的设计具有极高的刚性,采用厚重的铸件,具有卓越的减震性能和最大的精度。
Eclipse提供了高度的加工灵活性,通过工程专业技术和有远见的概念,这种创造性思维产生了这种卓越的旋转加工中心,适用于小批量和大批量生产。
特点
-最多可以选择五个垂直刀具主轴单元
-FANUC 30iB数控系统和触摸屏操作界面
-分度台配有Hirth环形联轴器,提供分度精度和可重复性
-工作台分度时间:0.9秒
-快速更换海恩布赫夹头和卡盘工作台夹持系统
---
