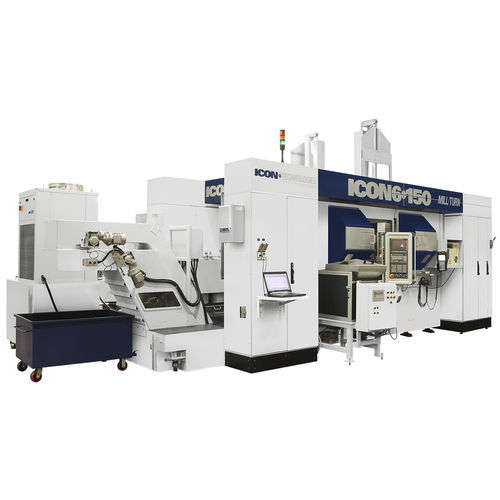

4轴CNC加工中心 ICON 6-150立式用于钢材用于不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 4轴
- 卧式／立式
- 立式
- 加工材料
- 用于钢材, 用于不锈钢
- 主轴头
- HSK-E40, HSK-E32
- 工具数量
- 16工具, 12工具
- 相关功能
- 铣削, 切割, 钻孔
- 应用
- 用于汽车工业
- 其他特性
- 高效率, 高精度, 换刀, 集成托盘更换装置, 自动装卸
- X轴
120 mm
(4.72 in)- Y轴
250 mm
(9.84 in)- Z轴
250 mm
(9.84 in)- 转速
20,000 rpm, 42,000 rpm, 60,000 rpm
(125,664 rad.min-1, 263,894 rad.min-1, 376,991 rad.min-1)- X轴进给速度
50 m/min
- Y轴进给速度
50 m/min
- Z轴进给速度
50 m/min
- 最大台面负荷
30 kg
(66 lb)- 工具重量(最大)
4 kg
(8.8 lb)- 换刀时间
最多: 4.5 s
最少: 3.5 s
产品介绍
ICON 6-150 设计有四个加工站和两个专用装载/卸载站，是根据灵活加工原则开发的。它配备了一个六工位工作台，可将托盘传送到四个加工模块，进行快速、超精密的切割。
这四个切割站通过四轴插补实现五面加工；如果空闲站用于工件反转，则可实现六面加工。
这些优点与 ICON 的灵活性相结合，创造出一种高度创新的解决方案，可完整地生产零件，加工周期短，表面光洁度高。
ICON 6-150 的独特设计将柔性加工中心原理与 Hydromat 的旋转传输生产理念相结合。因此，ICON 6-150 是一款坚固耐用、用途极为广泛的加工中心。
INDEX DRIVES
分度驱动器数量：4 个位置
分度速度： 0.9 秒 180°
旋转 360.000x0.001°
最大旋转速度： 5,000rpm
托盘交换机
通过 Fanuc 扭矩电机直接驱动
托盘数量6
单索引（6 x 60）
双索引（3 x 120）
工作台分度时间： 3.5 秒
刀具更换器
最大刀具长度：140 毫米（5.5 英寸）
最大直径：45 毫米（1.8 英寸）
冷却系统
30μm 高压
通过主轴的压力高达 80bar
自清洁永久介质
75μm 低压
纸质或筒式滤纸
控制/电压
控制装置Fanuc 30i
驱动器：Fanuc 30i
主电压： 480V @ 60 赫兹
---
