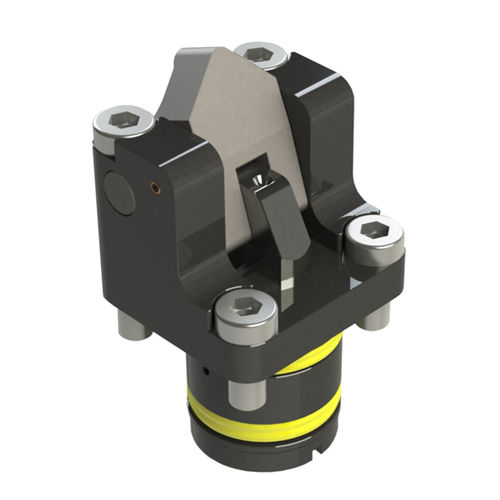

气动夹紧设备 250-20

用于零件加工旋转式紧凑型

带气动位置控制的旋转杠杆夹具特别适用于安装工件夹持元件空间狭小的夹具。其结构和紧凑的设计允许在各种安装条件下灵活地解决问题。双作用旋转压板夹具适用于通过钻孔通道供油的夹具。 夹紧杆向下摆动时，线性运动会按比例夹紧工件。松开时，夹紧杆回转到可以安全取出工件的位置。夹紧杆不包括在供货范围内！您可以订购不同材料和不同长度的标准夹紧杆作为附件。旋转压板卡箍还可以与特殊的自制夹紧杆组装。 夹紧力取决于夹紧杆的长度。带位置控制的旋转压板卡箍与数据表 250-10 中的双作用旋转压板卡箍类似。由于安装尺寸相同，这两种不同的操作方式可以互换。 气动位置控制： 夹紧杆两侧装有弹性密封塞。旋转压板卡箍有两个钻孔通道，压缩空气可以通过这两个通道进入外壳的压板导轨。
