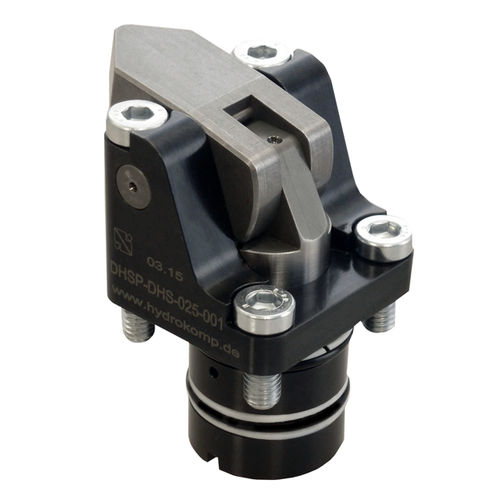

气动夹紧设备 250-10

液压用于零件加工旋转式

旋转杠杆式夹具特别适用于安装夹紧元件空间狭小的夹具。其结构和紧凑的设计可以在各种安装条件下灵活地解决问题。HYDROKOMP 提供单作用和双作用液压旋转压板。它们用于通过钻孔通道供油的夹具。夹紧臂向下摆动时，使用线性运动按比例夹紧工件。松开时，夹紧臂回转到可以安全取出工件的位置。 您可以订购不同材料和不同长度的标准夹紧臂作为附件。油缸还可以装配特殊的自制夹紧臂。夹紧力取决于夹紧臂的长度。 特殊功能 部分伸缩式外壳 多种安装方式 夹具装卸方便 夹紧臂可在工件上进行优化 可选择感应或气动位置控制 可提供标准气缸和特殊设计 操作条件： 夹紧臂与活塞杆耦合。在单作用气缸中，夹紧臂通过复位弹簧打开。在双作用气缸中，通过压力介质打开。安装旋转压板卡箍时，法兰面应与工件高度相适应。因此，夹紧点应位于水平位置。尽管夹紧行程较短，但仍可对工件公差进行最佳补偿。
