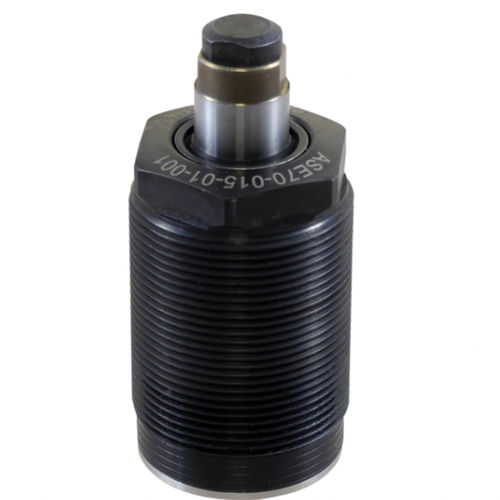

弹簧定位球塞 280-70

如果在低压范围内加工工件时必须避免振动和变形，这些工作支架 (ASE) 就是理想的解决方案。螺纹主体元件可拧入客户指定的螺纹安装孔中，以节省空间。安装孔底部使用两个随附的密封环进行密封。工作支架可在夹具中水平或垂直布置。柱塞固定可与工件的液压夹紧结合使用，也可单独使用。柱塞推进有两种功能方法可供选择。 1.通过弹簧载荷推进柱塞： 提取柱塞的基本位置。 内置弹簧使支撑柱塞顶住工件前进。加压后，支撑柱塞固定到位。除弹簧载荷外，工件不再受力。 2.柱塞通过液压前进： 柱塞的基本位置缩回。 支撑柱塞通过复位弹簧保持在缩回位置。开始加压时，支撑柱塞通过弹簧力顶着工件前进，并最终固定在该位置。 特点 夹具设计紧凑 可水平或垂直安装 柱塞固定与夹紧相结合或单独固定 带保护软刮水器 通过钻孔通道提供压力油 可提供标准工作支架和特殊设计 工作压力：pmax.70 巴 推进方式：液压或弹簧力 柱塞 直径（行程）10 (6,5) | 12 (8) | 15 (8) 或 16 (10) 毫米 支撑力：最小3，最大10 kN，压力 70 bar
