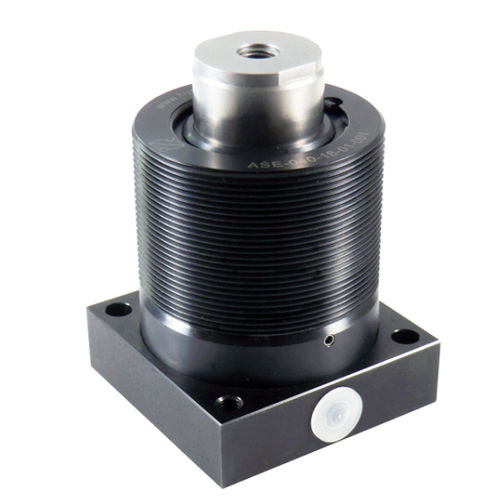

弹簧定位球塞 280-10

在这些工作支架中，弹簧将柱塞推向工件。弹簧力可以通过内置的固定螺钉进行调节。确保工件不会被调整后的弹簧力抬起。可将一个接触螺栓拧入内螺纹以调节高度。通过侧面的 G1/4 螺纹接口或下法兰盘上的歧管接口供油。柱塞的液压固定可与工件的液压夹紧结合使用，也可分开使用。 特点 多种安装方式 带内螺纹的柱塞，用于拧紧中间元件，如接触螺栓 柱塞固定可与夹紧结合，也可单独固定 可通过内置固定螺钉调节弹簧力 可提供标准工作支架和特殊设计 安全说明： 工作支架不能吸收横向力。始终将负载置于工作支撑的中心位置。夹紧力和支撑力必须匹配。如果加工过程中有液体进入工作支架的风险，则必须连接通风管道。柱塞的内螺纹必须使用密封塞或螺纹元件加以保护，以防污染。质量较大的旋入式元件可能会影响工作支架的功能。 工作压力： pmax.500 巴 推进方式：基本柱塞位置提取，柱塞靠弹簧力回缩 柱塞 直径 32 毫米，行程 16 毫米或直径 40 毫米，行程 18 毫米 最小压力：建议 100 巴 最大支撑力500 巴时为 60 千牛 推进力行程取决于 100 牛时的 40 牛
