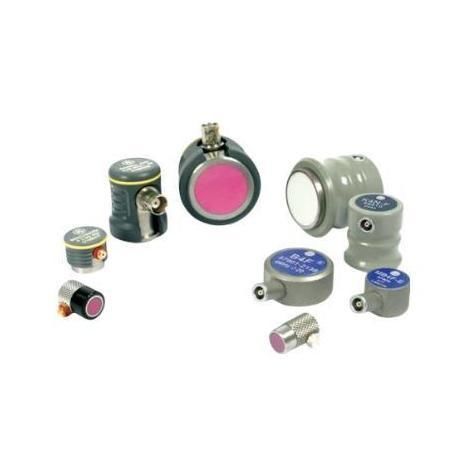

板式超声波换能器

光束接触式直接接触式

产品概述
耐磨直束接触式换能器系列是用于对简单几何形状金属零件进行手动接触检测的超声波NDT探头系列。作为与兼容缺陷检测设备配合使用的前端超声部件设计，手动检测需采用合适的耦合介质。

主要特性

• 直束接触换能器结构，适用于超声NDT检测。
• 配备永久耐磨压板，可与金属表面直接接触。
• 通用型号适用于板材、锻件、毛坯、铸件和棒材。
• 为管道、管材及受限区域提供更小的探头直径选项。
• Fingertip（Type F）指尖型可用于狭小空间作业。
• 连接器选项：Lemo 00、Microdot、BNC、LEMO‑1（视型号而定）。
• 根据型号系列提供侧装或顶装连接器版本。
• 可按需提供定制配置和附件。

应用
该换能器系列适用于需要直接接触探头的金属部件手动超声NDT检测。典型检测对象包括板材、大型锻件、毛坯、铸件、管道、管材、罐体和棒材。该系列还适合层状缺陷（分层/脱层）和粘接检测、厚截面检测以及难以穿透材料的检测。指尖型型号适用于受限通道检测。

产品结构

• 耐磨接触面：采用永久耐磨压板，用于直接接触检测。
• 接触检测设计：手持式探头外形，配合适当耦合剂在手动检测布置中使用。
• 指尖选项：Type F 配置可用于进入狭小或凹入区域。
• 连接器选项：视型号与线缆选择可提供 Lemo 00、Microdot、BNC、LEMO‑1。

规格（表）
项目 — 规格
产品类型 — 耐磨直束接触式换能器
检测方法 — 接触式超声检测
应用类别 — NDT 与缺陷检测
接触面 — 永久耐磨压板
型号系列 — K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
换能器直径选项 — 5 mm, 6 mm, 10 mm, 13 mm, 19 mm, 20 mm, 24 mm, 25 mm（视型号而定）
频率选项 — 0.5 MHz, 1 MHz, 2 MHz, 2.25 MHz, 3.5 MHz, 4 MHz, 5 MHz, 10 MHz（视型号而定）
连接器选项 — Lemo 00, Microdot, BNC, LEMO‑1（视配置而定）
附件 — 根据型号系列提供探头电缆和连接电缆
定制配置 — 可按要求提供

型号选项（表）
型号系列 — 频率选项 — 元件尺寸 — 连接器 / 附件说明
K..G / G..N — 1 MHz, 2 MHz, 4 MHz — 24 mm — 探头电缆 MPKL2
K..N / G..KB — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 10 mm — 探头电缆 MPKL2
K..K / G..K — 5 MHz, 10 MHz — 5 mm — Microdot 连接器；探头电缆 MPKM2
B..F — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 20 mm — 探头电缆 MPKL2
MB..F — 2 MHz, 4 MHz, 5 MHz, 10 MHz — 10 mm — 探头电缆 MPKL2
RHP‑CR / RHP‑CS — 0.5 MHz, 1.0 MHz, 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 13 mm, 19 mm, 25 mm — 可选 BNC 或 LEMO‑1 电缆
Type F — 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 6 mm, 10 mm, 13 mm — 指尖型外壳，适用于狭小通道

集成说明
应根据被检材料、可接近空间、所需频率、元件直径、连接器类型及探头外形选择换能器。本系列需配合兼容的超声检测设备并使用适当耦合剂以进行手动接触检测。

技术规格

• 产品类型：耐磨直束接触式换能器
• 检测方法：接触式超声检测
• 应用类别：NDT 与缺陷检测
• 接触面：永久耐磨压板
• 型号系列：K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
• 换能器直径选项：5 mm; 6 mm; 10 mm; 13 mm; 19 mm; 20 mm; 24 mm; 25 mm（型号依赖）
• 频率选项：0.5 MHz; 1 MHz; 2 MHz; 2.25 MHz; 3.5 MHz; 4 MHz; 5 MHz; 10 MHz（型号依赖）
• 连接器选项：Lemo 00; Microdot; BNC; LEMO‑1（型号依赖）
• 附件：探头电缆（例如 MPKL2、MPKM2）及对应型号的连接电缆
• 指尖型 (Type F) 变体可用于狭小通道
• 可按要求提供定制配置
