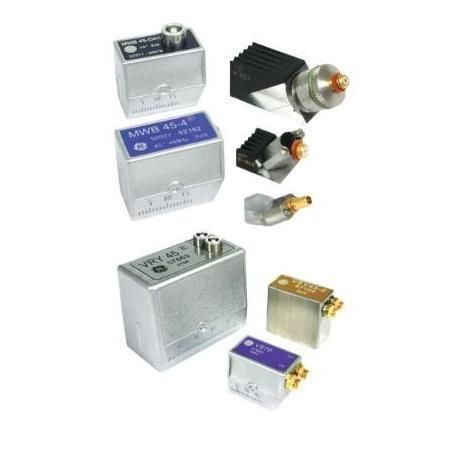

双头超声波换能器

弯头式光束直接接触式

产品概述
WB/WK系列斜射束超声换能器用于接触式超声焊缝检测及工业部件的斜角路径无损检测（NDT）。楔块式探头可在选定的检测角度向被检件引入剪切波或纵波，用于检测与焊缝和结构相关的倾斜缺陷。

主要特性

• 楔块式斜射束设计，可在选定角度传输剪切波或纵波。
• 可选配置：大尺寸、小尺寸及双元件斜射束探头。
• 提供一体式和可更换楔块，以及快速更换和螺钉安装样式（视型号而定）。
• 常见角度：35°、38°、45°、60°、70°、77°、80°、90°。
• 频率选项：1 MHz、2 MHz、2.25 MHz、4 MHz、5 MHz（视型号家族而定）。
• 连接器选项：Lemo 1、Lemo 00、BNC、Microdot、MMD。
• 部分型号提供高温楔块，可用于最高200°C（400°F）的测试。

应用
适用于超声焊缝检测及需要倾斜声程的部件检测，当直射探头不适用时使用。典型应用包括管道、罐体、压力容器、轴、锻件、铸件、桥梁、铁路轮/轨、管材、泵、阀体、涡轮叶片、轴和轮辋的焊缝检测。

产品结构

• 楔块引入：一体或可更换楔块将声能以预定角度导入被测件。
• 大尺寸配置：用于一般焊缝检测、大型工件和较厚截面。
• 小尺寸配置：用于受限空间、小型工件或薄截面，探头体积紧凑。
• 双元件选项：分开发射与接收元件以满足特定斜射检测任务。
• 楔块变体：可更换、定制角度、曲面、快速更换、螺钉固定和高温楔块，视型号而定。

规格
WB/WK系列支持接触式斜射超声检测，适用于NDT和焊缝检测。配置类型包括大尺寸、小尺寸和双元件。型号家族：WB、WK、SWB、SWK、MWB、MWK、MSW-QC、MSWS、SMSWS、WKD 和 ADP。频率和角度选项依据型号家族和材料参考而异。

型号选项

• 大尺寸斜射束 — 典型应用：通用焊缝检测、大型工件、厚截面、管道、罐体、压力容器；频率：通常为1 MHz、2 MHz；角度：视型号而定为35°–90°；楔块：一体或可更换。
• 小尺寸斜射束 — 典型应用：小型工件和薄截面的焊缝检测、管材、管道、容器、泵、阀体、涡轮叶片、轴、轮辋；频率：2 MHz、4 MHz、5 MHz；紧凑探头体，配一体或可更换楔块。
• 双元件斜射束 — 典型应用：需要分开发射/接收元件的检测任务；频率：2 MHz、2.25 MHz、4 MHz、5 MHz；结构：分开发射与接收元件并配斜射楔块。

集成说明
应根据焊缝几何形状、所需检测角度、频率、楔块类型和可用空间选择探头。本换能器需配套兼容的超声探伤设备、合适的耦合剂及正确的楔块配置以确保接触检测的可靠性。可按需提供定制配置。

技术规格

• 产品类型：斜射束超声换能器
• 检测方法：接触式斜射超声检测
• 应用类别：NDT、焊缝检测、缺陷检测
• 配置类型：大尺寸、小尺寸、双元件
• 型号家族：WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD, ADP
• 频率选项：1 MHz; 2 MHz; 2.25 MHz; 4 MHz; 5 MHz
• 角度选项：35°; 38°; 45°; 60°; 70°; 77°; 80°; 90°
• 楔块选项：一体、可更换、快速更换、螺钉安装、定制、高温
• 连接器选项：Lemo 1, Lemo 00, BNC, Microdot, MMD
• 高温能力：部分配置可达200°C / 400°F
