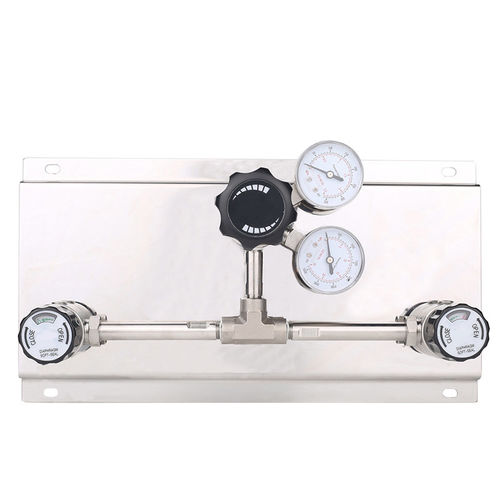

超高纯度气体气体调节装置 JW100

自动

Product Details

• 产地：广东，中国（大陆）
• 品牌：Jewellok
• 认证：CE
• 型号 / 系列：JW100
• 最小起订量：≥1 套
• 供应能力：5000 套/周
• 包装：出口包装

Highlights

• 高压大流量特殊气体控制面板
• 隔膜阀实现低内部容积和气密隔离
• 半自动切换歧管，具备吹扫功能

Key Specifications (table)

• 最大入口压力：2200 psi 或 3000 psi（20.7 MPa）
• 出口压力范围：0–25、0–50、0–100、0–150、0–250 psig
• 工作温度：-40°C 至 +74°C（-40°F 至 +165°F）
• 泄漏率：2 x 10-8 atm·cc/sec He
• Cv（报告值）：0.14（表）/ 0.08（产品规格）
• 阀座材料：PU、PTFE、PCTFE
• 阀体 / 隔膜材料：316L 不锈钢
• 压力表：2" 不锈钢

Description
JW100 系列半自动切换装置配备隔膜阀，适用于工业及实验室环境中对高压特殊气体的连续且安全供应。隔膜阀可隔离气路，最大限度减少泄漏和污染，且低内部容积适合高纯度应用。面板集成调压器、压力表及切换逻辑，在变化的入口条件下仍能维持稳定输出压力，最高可达3000 psi。

Additional Notes
适用于双高压钢瓶自动切换并具备吹扫功能。结构耐腐蚀，车间洁净装配并进行密封性测试。典型应用：实验室、气体分析、高纯气体供应等。

Product Specifications (listed)

• 最大入口压力：3000 psi 或 2200 psi
• 最大出口压力：可选 25、50、100、150、250 psi
• 工作温度：-40°C 至 +74°C
• 泄漏率：2 x 10-8 atm·cc/sec He
• Cv：根据配置为 0.08–0.14

Design Features

• 调压器和管路经压力与泄漏试验
• 配备泄压阀以防过压
• 2" 不锈钢压力表，读数清晰
• 隔膜阀旋钮带 ON/OFF 标识
• 模块化设计，可定制气体选项和远程监控

Material List

• 阀体材料：316L 不锈钢
• 隔膜：316L 不锈钢
• 阀座：PU、PTFE、PCTFE
• 入口/出口连接：通常 1/4" NPT (F)（可选其他规格）

Ordering Information (summary)
系列：JW100 半自动切换装置。功能选项：有/无吹扫、吹扫分配、压力传感器、自动切换等。连接选项示例：1/4" NPT(F) / 1/4" 焊接、1/4" 管接头 / 1/4" NPT(M)、3/8" 等。材料代码：S = 不锈钢，C = 镀镍，其他可定制。入口压力代码：H = 3000 psi，M = 2200 psi，L = 1000 psi。气体代码示例：-N2、O2、H2、C2H2、CH4、Ar、He、Air。

Technical specifications

• 型号 / 系列：JW100
• 产地：广东，中国
• 认证：CE
• 最大入口压力：最高 3000 psi（20.7 MPa）
• 出口范围：0–25 至 0–250 psig
• 工作温度：-40°C 至 +74°C
• 泄漏：2 x 10-8 atm·cc/sec He
• 材料：316L 不锈钢，阀座 PU/PTFE/PCTFE
• 应用：半导体、医药、化工处理、实验室、气相色谱、激光系统、洁净室
