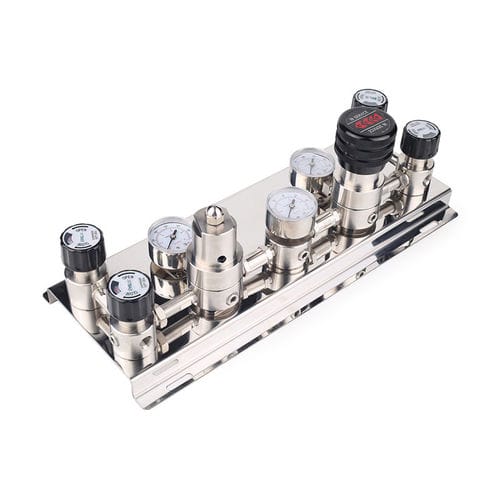

多通道阀组 JW-200

316不锈钢用于气体用于医疗设备

概述 自动切换气体集管 JW-200 能在主供气耗尽时自动在气瓶组或供气源之间切换，以保证气体连续不断供应。适用于实验室、工业工艺及需要高纯度气体的医疗或分析场景。系统由集管本体、压力调节器、阀门、传感器及可选的吹扫/报警/显示模块构成。

产品详情

• 产地：广东，中国（大陆）
• 品牌：Jewellok
• 认证：CE；ISO9001:2008
• 型号：JW-200
• 最小起订量：1-9 件
• 价格：可协商

主要特点

• JW-200 系列不锈钢（316L）高压切换集管，适用于高纯度气体（O2、N2、Ar、He、H2、CO2 等）。
• 最大入口压力可达 20.7 MPa（3000 psi）。
• 自动切换实现从空瓶到满瓶的连续供气。
• 具备隔膜阀吹扫功能及可配置的吹扫路径。
• 通常配备三台 Jewellok 系列压力调节器，亦支持其他调节器。
• 可配置气瓶连接方式（如 1*1、2*2、3*、4*4）以适应安装需求。
• 防腐设计并在洁净车间装配测试，适用于实验室和高纯度气体分析。

规格（摘要） 最大入口压力：3000 psig
输出压力范围：0~25、0~50、0~100、0~250 psig（可选多种量程）
工作温度：-40 ~ +74 °C（-40°F 至 165°F）
适用气体：高纯度气体、标准气体、腐蚀性气体等（根据配置）
证书：ISO9001:2008；CE
阀体材质：SS316、镀镍黄铜（视系列而定）
保修：1 年
销售单位：单件
单件包装尺寸：36 x 15 x 26 cm
单件毛重：7.87 kg
包装类型：PP 箱 + 出口纸箱

产品描述 JW-200 系列不锈钢高压特种气体切换集管，适用于高纯度氧气、氮气、氩气、氦气、氢气、CO2 等。适合高压气瓶两侧进气；自动切换与吹扫功能可实现可靠的连续供气。最大入口压力 20.7 MPa（3000 psi）。具备防腐性能，在洁净车间组装测试，适用于实验室与高纯度分析场景。

技术参数 最大入口压力：500、3000 psig（视型号而定）
出口压力范围：0~25、0~50、0~100、0~250、0~500 psig（因型号而异）
安全试验压力：最大入口压力的 1.5 倍
工作温度：-40°C 至 74°C / -40°F 至 165°F
对大气的泄漏率：2 x 10^-8 atm cc/sec He
Cv 值：0.14

零件材料 本体：316L
阀盖：316L
隔膜：316L
滤网：316L（10 mm）
阀座：PCTFE、PTFE、Vespel（可选）
弹簧：316L
柱塞阀芯：316L

应用/系列矩阵 系列：JW-200 — 进出口连接示例：6 mm 管接头 / 1/4" O.D. / 8 mm 管接头 / 3/8" O.D.；出口示例：1/4" 焊接、3/8" 焊接、5/16" 焊接、1/4" O.D.；典型入口压力 H:1000 psi、M:500 psi、L:300 psi；出口设定可选（25、50、100、150、250 psi）视配置而定。适用气体：O2、H2、C2H2、CH4、Ar、He、N2、空气（依端口/系列而定）。

备注 支持定制制造以适配专用气体供给系统。安装时需考虑气体类型、流量及压力要求。建议定期维护：漏检、传感器校准及定期阀门检查。
