多通道阀组 JW-300-CCB

PP用于气体用于橱柜

概述

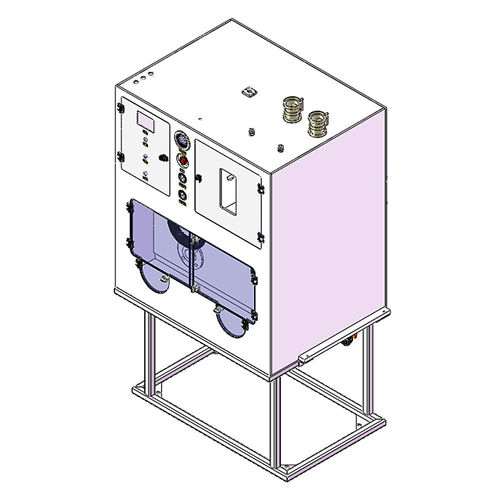

Clean Connection 的阀门歧管柜与控制柜 JW-300-CCB，针对超纯水（UPW）和洁净气体（CDA、N2）系统的取样、分配与控制设计。机柜采用 PP 外壳，内部管路及阀件为 PFA，以适应受控环境下的化学兼容性。

技术参数

• 型号：JW-300-CCB
• 外形尺寸：2S：W856 × D790 × H1865 mm；4S：W1050 × D790 × H1865 mm（可定制）
• 控制柜电源：220 VAC，50 Hz，25 W，带漏电保护
• 吹扫介质：PN2，SS316 接头 1/2" SWG
• 超纯水接口：UPW，JIS 16A 法兰
• 压缩空气：CDA，SS316 接头 1/2" SWG
• 废水出口：排水，PP DN20 熔接座
• 机柜通风：OD 100 mm，150 m³/h

标准结构与功能

• PP 外壳，带透明 PVC 视窗
• PFA 内部管路及阀件，适用于 UPW
• 氮气吹扫/吹出以保护管线
• 采样/注液前的管路压力维持功能
• 泄漏报警及负压报警

可选项

• 条码阅读器
• 彩色触摸屏
• CDA 与 N2 过滤器
• 超纯水取样口

应用与定制

• 适合集成于半导体、制药和实验室等领域的 UPW 分配与取样系统
• 尺寸与接头可根据现场规格定制
• 有关配置、安装与验证支持，请联系 Clean Connection
