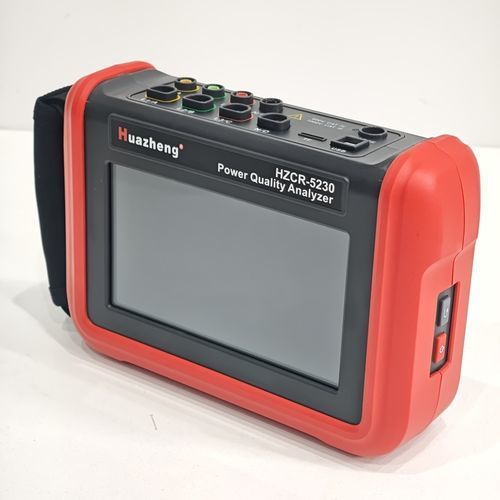

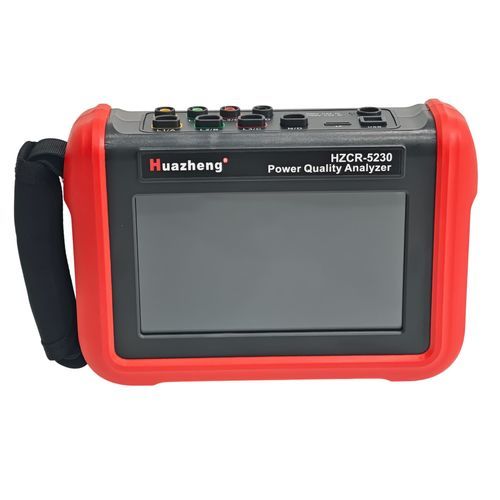

信号分析仪 HZCR-5230

监控用于电网用于三相电力系统

概述
Huazheng HZCR-5230 是一款面向变电站与工业现场的便携式电能质量分析仪。仪器可同时测量 3 路电压和 4 路电流，测量精度为 0.5 级，符合 IEC-61010 安全类别（CAT III 1000 V / CAT IV 600 V）。可采集实时波形、位相图和 TRMS 值，并将数据存储以供后续分析。

主要功能

• 同时测量：3 路电压通道 + 4 路电流通道。
• 高次谐波分析：支持最高至 51 次的谐波分解，逐次谐波相角测量，按相显示 THD。
• 事件检测：检测电压闪变、跌落（sag）、升压（swell）、涌入电流及三相不平衡等事件。
• 一键测试：电压-电流相位测试、变比校验、直流测量等一键完成，提高巡检效率。
• 数据存储与导出：内置 8 GB 存储，可扩展至 32 GB；支持 USB 导出至 PC。
• 界面与防护：7 英寸彩色触摸屏（英中界面切换）；双重绝缘防振护套。
• 电源：充电式锂电池 7.4 V，5200 mAh，适合长时间现场工作。

技术规格

• 型号：HZCR-5230 • 品牌：Huazheng
• 精度：0.5 级
• 通道：3 路电压，4 路电流
• 交流电压范围：0.001 V ～ 1000 V
• 直流电压范围：0.1 V ～ 1000 V
• 频率范围：40 Hz ～ 70 Hz
• 谐波分析：支持最高 51 次（按相）并测量相角
• 总谐波失真（THD）：按相测量，最高至 51 次
• 内存：8 GB，扩展至 32 GB
• 电压输入阻抗：1 MΩ
• 工作电流：约 490 mA
• 电池显示与自动关机：屏显电量；可配置自动关机（如 15/30/60 分钟）
• 耐压性能：仪器电路与外壳可承受 3700 V / 50 Hz 交流 1 分钟
• 绝缘：仪器电路与外壳之间 ≥ 10 MΩ
• 结构：双重绝缘，带防振护套
• 适用安全标准：IEC-61010（CAT III 1000 V / CAT IV 600 V）、IEC-61010-03、IEC-61326
• 重量：约 8 kg（含附件）
• 通信接口：USB

电流传感器与量程
该分析仪支持最多 6 种可互换电流传感器，以适应紧凑型开关设备及大电流母线系统，常见类型与示例量程如下：

• 钳形传感器：开口示例 Ø8 mm、32×40 mm、Ø50 mm —— AC 量程随型号不同（例如 10 mA ～ 10 A；0.1 A ～ 100 A；1 A ～ 1000 A）。
• 柔性线圈传感器：适用于大导体，AC 量程通常 10 A ～ 6000 A。
• 直流传感器（如 35AD）：示例 DC 量程 0.1 A ～ 1000 A。

备注
为野外使用而设计：坚固外壳、防振护套、多语言界面（英语/中文）以及适合长时间测量的电池续航。随附配件及传感器配置根据订购选项有所不同。
