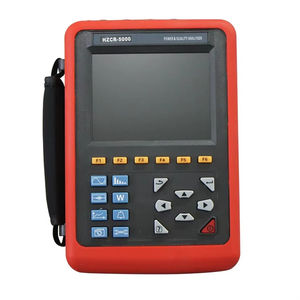

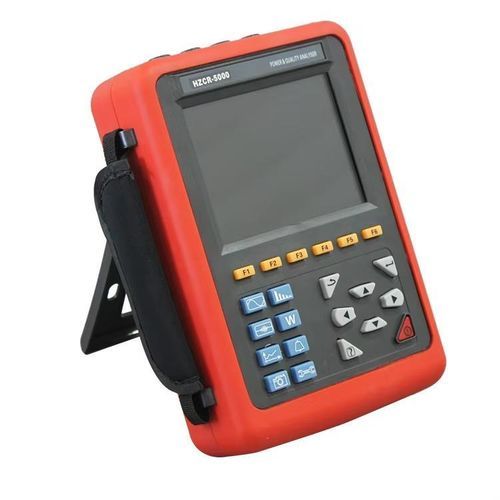

电动分析仪 HZCR-5000 PQA

电能质量手提式数码

HZCR-5000电能质量分析仪是一种综合测试仪器，专为三相系统的现场测试而设计。它多功能、智能且易于使用，具有大尺寸高分辨率LCD屏幕、双语界面（中文和英文）和防震外壳。它可以测量4通道电流（ABC三相和中性），4通道电压（ABC三相和中性对地），电流和电压的峰值，周期内的最大/最小值，三相不平衡系数，短期电压闪烁，变压器K系数，有功、无功和视在功率，功率因数，位移功率因数，总谐波失真和谐波。它显示实时波形和谐波比率柱状图，动态捕捉电压和电流的瞬时变化，监测涌入电流，并生成报警列表和趋势图以进行长期数据记录。 介绍: HZCR-5000采用DSP + ARM双处理器架构。DSP负责数据采集和算法处理，而ARM管理通信协议和用户界面。模拟信号采集由两个AD7655芯片（16位，4通道同步采样，最高1 MSPS）执行，确保精度和完整性。5.6英寸彩色LCD屏幕（640 x 480）提供清晰的相位、波形、矢量图和谐波比率可视化。内置闪存可存储60个截图、150个瞬态波形和12,800个报警日志。涌入电流检测模式可捕获100秒的波形。2G内存卡记录趋势曲线，最多可存储300天的数据。 功能: - 实时波形显示（4电压/4电流通道） - 电压和电流的真有效值 - 电压的直流分量 - 电流和电压的峰值 - 半周期的最小和最大有效值 - 相量图显示 - 每个谐波的测量（高达50次） - 柱状图显示谐波比率 - 总谐波失真（THD） - 有功、无功、视在功率（每相和累计） - 有功、无功、视在能量（每相和累计） - 变压器K系数 - 功率因数（PF）和位移因数（DPF或COSΦ） - 短期电压闪烁（PST） - 三相不平衡（电流和电压） 高级功能: - 瞬态捕获功能: 监测电网电压/电流的瞬时变化，包括波动、浪涌、下陷、中断、过电压、冲击电流和瞬时失真。存储150组瞬态波形。 - 启动电流监测: 监测浪涌和启动电流，显示RMS上升/下降曲线、包络曲线和4通道电流/电压的波形。触发后记录约100秒。 - 趋势图记录和存储: 存储所有测试参数、50个电压谐波、50个电流谐波，创建趋势曲线。记录长达300天（每5秒记录20个参数）。 - 报警功能: 设置限制值，监测超调，生成报警日志（电压、电流、不平衡、谐波比率、频率、有功功率、THD）。配置40个不同的报警，最多12,800个日志。 - 快照功能: 可以保存任何屏幕（最多60个），自动记录时间和测试模式。 - 通信功能: USB连接到计算机，监控软件显示波形，读取瞬态波形、趋势图、报警日志、截图。 - 设置功能: 配置时间/日期、屏幕对比度/亮度、相位曲线颜色、连接类型、传感器/电压比率、菜单语言（中文/英文）。 - 帮助菜单: 在每个操作阶段提供中文/英文帮助。 技术规格: - 工作温度: -10°C~40°C - 相对湿度: <80% - 相-中性电压: 1.0V~1000V - 相-相电压: 1.0V~2000V - 电流: 10mA~6000A（取决于夹具） - 网络频率: 40Hz~70Hz - 电源: 充电式锂离子电池组9.6V，备用充电器 - 显示: LCD彩色屏幕，640x480，5.6英寸 - 仪器尺寸: 240mm x 170mm x 68mm - 重量: 主机: 1.6kg（含电池）; 包装总重: 约9.2kg - 通道: 4U/4I - 测量参数: W, VA, Var, PF, DPF, cosΦ, tanΦ, Wh, Varh, Vah - 谐波顺序: 0~50 - 趋势记录: 300天（20个参数，每5秒） - 报警日志: 12,800组 - 快照容量: 60 - 菜单语言: 英语/中文 - 通信: USB - 安全: IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, 污染等级: 2
