接地电阻测试仪 HZRC3000B

接地电阻率用于电子设备电动安装

产品概述

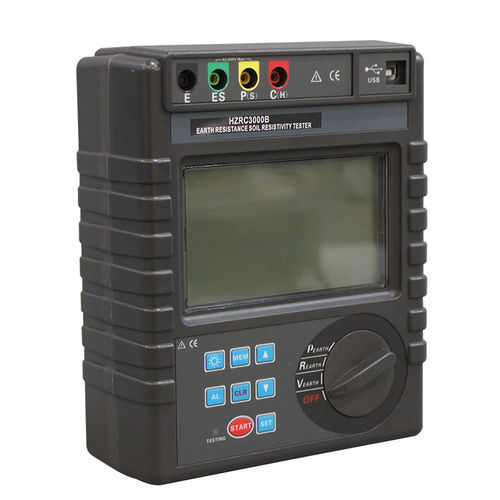

Huazheng HZRC3000B 为便携式接地电阻与土壤电阻率测试仪，用于测量接地电阻、土壤电阻率、接地电位及交流电压。支持精确的4极、3极及简易2极测量方法，集成FFT与AFC抗干扰技术，具备大尺寸背光液晶、内部存储和RS232数据输出，适用于电力、通信、气象、油田、工程、避雷与工业电气检测等领域。

主要功能

• 测量模式：精确4极、3极及简易2极接地电阻测量。
• 土壤电阻率测量（支持Wenner 4极法）。
• 抗干扰：FFT与AFC，自适应干扰识别；可选测试频率（128/111/105/94 Hz）。
• 超大4位LCD蓝色背光，测量过程中有LED闪烁与进度条显示。
• 内部存储最多300组数据；配备RS232接口以便PC监控与数据导出。

应用

• 电力系统与变电站接地检测
• 通信设备与天线接地检查
• 避雷保护与接地维护
• 地质勘测与土壤电阻率测试
• 油田、施工现场及工业电气检验

操作与指示

• 测量过程中显示LCD倒计时、LED闪烁与进度条，便于状态读取。
• 显示MEM（存储）、FULL（存储满）、HOLD/READ标识；超限触发可产生声光报警。
• 支持自动量程与手动覆盖以满足不同测试需求。

电源与电池

• 电源：DC 9V，由6节R14S（1.5V）干电池供电（设备标注规格）。
• 待机时间：约300小时（视使用与背光情况而定）。
• 电池低电压指示：提示更换电池。

附件（标准）

• 测试导线：标准4线套件（如红20m、黑20m、黄20m、绿10m）及用于简易2极测试的2线套件。
• 辅助接地棒：4根 Ø10 mm × 150 mm。
• RS232通讯线（约1.5 m）、便携箱与使用说明书。

测量能力

• 接地电阻范围：0.00 Ω – 30.00 kΩ，支持多档自动/手动切换。
• 土壤电阻率范围：0.00 Ω·m – 9000 kΩ·m，采用Wenner法，电极间距可设1 m–100 m。
• 测量电流：短路测试交流电流最大约20 mA；开路测试交流电压最大约40 V。

技术规格

• 型号：HZRC3000B
• 接地电阻典型精度：低档约 ±2% rdg ±3 dgt；高档按说明书（例如 ±4% rdg ±3 dgt）。
• 分辨率示例：低档0.01 Ω，其他档位为0.1 Ω / 1 Ω / 10 Ω等。
• AFC测试频率：128 Hz / 111 Hz / 105 Hz / 94 Hz。
• 显示：4位超大LCD，蓝色背光；LCD框架约128 × 75 mm。
• 外形尺寸：主机约215 × 190 × 95 mm；测试仪重约1,443 g（含电池）；整套约4.5 kg。
• 存储：300组数据；通过RS232与软件进行数据导出、报告生成与打印。
• 符合标准：IEC61326、IEC61010‑1、IEC61557系列；土壤电阻率参照JJG‑366‑2004等标准。
