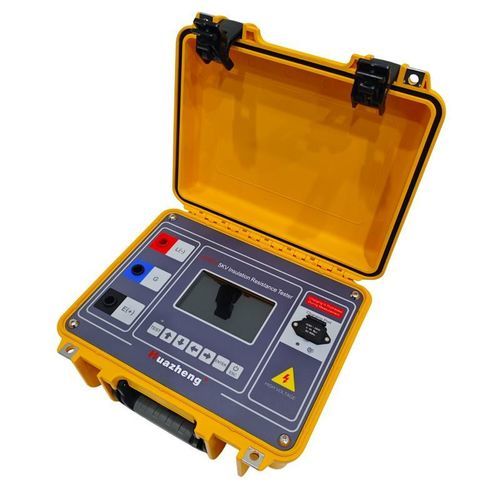

隔离电阻测试仪 HZ3051

电动安装用于电子设备用于诊断

概述
绝缘电阻测试仪用于评估电气设备的绝缘性能，适用于预防性维护、调试和现场诊断。该设备为便携式设计，支持可调试验电压、多种测试模式和数据记录，有助于定位绝缘薄弱点并减少停机时间。

设备控制与操作
仪器由单片微型计算机控制，配备自动放电功能。操作简便，测量精确，适合在现场对变压器及其他设备进行快速检测。

主要特性

• 5英寸工业彩色LCD，分辨率800×480。
• 六档固定试验电压：100 V、250 V、500 V、1000 V、2500 V、5000 V；自定义电压模式50 V–5000 V，10 V步进（长按切换为50 V步进）。
• 可调短路输出电流1–6 mA（1 mA步进），最大6 mA。
• 最大连续输出功率27 W。
• 独立放电电路，可在测试后快速、安全放电被测件。
• 具备击穿保护及连续电弧模式，可用于定位绝缘薄弱点。
• 支持的测试：绝缘电阻（IR）、介电吸收比（DAR）、极化指数（PI）、阶梯电压（SV）；DAR计算模式：R60s/R30s 和 R60s/R15s。
• 内置直流/交流电压表，自动识别直流/交流并测量交流频率。
• 硬件与可配置软件滤波，提高抗干扰能力。
• 各测试模式的测试时间独立存储，可配置空闲或低电量自动关机。
• 标配16.8 V 3200 mAh大容量锂电池并内置快速充电器；电池盒可更换，面板与LCD显示充电与电量状态。

包装清单（含）

• 主机：1 台
• 测试线：1 套（1 根红色高压线、1 根蓝色屏蔽保护线、1 根黑色高压线）
• 三芯电源线：2 根
• 用户手册：2 本
• 保修卡：1 张
• 测试报告：1 份

技术规格

• 在5 kV时的绝缘电阻测量范围与示例分辨率：0–9.99 kΩ（0.01 kΩ）；10.0–99.9 kΩ（0.1 kΩ）；100–999 kΩ（1 kΩ）；1.00–9.99 MΩ（10 kΩ）；10.0–99.9 MΩ（100 kΩ）；100–999 MΩ（1 MΩ）；1.00–9.99 GΩ（10 MΩ）；10.0–99.9 GΩ（100 MΩ）；100–999 GΩ（1 GΩ）；1.00–2.00 TΩ（10 GΩ）。
• 各试验电压对应的满量程电阻示例：100 V → 40 GΩ；250 V → 100 GΩ；500 V → 200 GΩ；1000 V → 400 GΩ；2500 V → 1.00 TΩ；5000 V → 2.00 TΩ。
• 测试时间：可调1–60分钟，步进30秒。
• 固定试验电压：100 V/250 V/500 V/1000 V/2500 V/5000 V；自定义试验电压：50 V–5000 V，最小步进10 V（长按切换为50 V步进）。
• 电压输出精度：0% ~ +10%；短路电流精度 ±5%。
• 电压表量程 AC/DC 10 V–660 V，精度 ±(2%+3)；交流频率测量 25–85 Hz，分辨率0.1 Hz，精度 ±0.2 Hz。
• 电容测量：10 nF–25 µF（试验电压≥100 V），精度 ±10% ±5 nF；电容放电速率（5 kV → 50 V）：≤0.47 s/µF。
• 电源（交流）85–264 Vrms，50/60 Hz，25 VA；内置电池16.8 V 3200 mAh；内置充电器16.8 V 1.5 A；示例电池续航：5 kV @100 MΩ 约6小时（参考值）。
• 外形尺寸320 × 270 × 150 mm；重量约2.9 kg；工作温度 -10 °C 至 50 °C；相对湿度 ≤90%（无凝结）。
