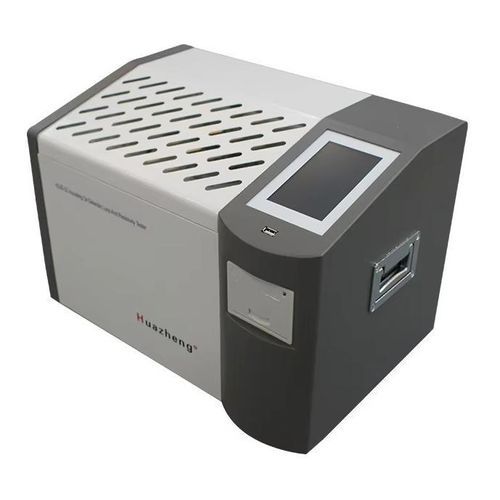

介电质测试仪 HZJD-2Z

内部电阻温度损耗因数

产品详情
在电气工程和维护领域，确保绝缘油的可靠性和效率至关重要。绝缘油介电损耗正切三角测试仪成为致力于维护电气系统完整性的专业人员不可或缺的工具。该复杂设备旨在测量绝缘油的介电损耗或正切三角，提供有关这些重要材料的状态和性能的关键见解。

概述
HZJD-2Z绝缘油介电损耗和电阻率测试仪是根据GB/T5654-2007“液体绝缘材料的相对介电常数、介电损耗因数和直流电阻率测量”设计和制造的。用于测量绝缘油和其他绝缘液体的介电耗散因数和直流电阻率。该仪器具有集成结构，集成了测试单元、温度控制器、温度传感器、介电损耗测试桥、交流测试电源、标准电容器、高阻计、直流高压源和其他主要组件。该仪器采用全数字技术和所有智能自动测量，配备大屏幕彩色（800*480）LCD显示器，每个步骤都有中文提示，测试结果可以自动存储和打印输出，使操作员无需专业培训即可熟练使用。

主要功能和特点

• 测试单元采用符合国家标准GB/T5654-2007的三电极结构，电极间距2mm，消除了杂散电容和泄漏对介电损耗测试结果的影响。配备油排放电磁阀，无需拆卸即可排空测试单元并用测试样品冲洗。
• 仪器采用中频感应加热和PID温度控制算法。该加热方法确保测试单元与加热体之间无接触，均匀加热，速度快，控制方便，并严格控制温度在预设误差范围内。
• 内部标准电容器是充满SF6气体的三电极电容，其介电损耗和电容量不受环境温度和湿度的影响，即使长时间使用也能保证精度。
• 交流测试电源采用AC-DC-AC转换，有效避免了电网电压和频率波动对介电损耗测量精度的影响。即使使用发电机，仪器也能正常工作。
• 完美的保护功能：在过电压、过电流或高压短路的情况下，仪器迅速切断压力并发出警告信息。传感器故障或断开也会触发警告。
• 感应加热炉中的温度限制继电器：当温度超过120°C时，仪器释放继电器并停止加热。
• 方便的实验参数设置：温度设置范围0–125°C，交流电压设置范围500–2000V，直流电压设置范围0–500V。
• 大屏幕LCD显示器，带背光和清晰显示。友好的界面，带有中文菜单提示；自动测试、存储和打印结果。
• 内置实时时钟：测试日期和时间可以与测试结果一起保存、显示和打印。
• 清洁干电池的校准功能：测量干电池的电容和介电损耗因数以确定清洁和组装条件。校准数据会自动保存，以便于计算相对介电常数和直流电阻率。

主要技术指标
电压供应：AC 220V ±10%
电源频率：50Hz/60Hz ±1%
测量范围：
电容量：5pF–200pF
相对介电常数：1.000–30.000
介电损耗因数：0.00001–100
直流电阻率：2.5MΩm–20TΩm
测量精度：
电容量：±（测量值的1%+0.5pF）
相对介电常数：±测量值的1%
介电耗散因数：±（测量值的1%+0.0001）
直流电阻率：±测量值的10%
分辨率：
电容量：0.01pF
相对电容：0.001
介电耗散因数：0.00001
测量温度范围：0–125°C
温度测量误差：±0.5°C
测试电压AC（RMS）：500–2000V，连续可调，频率50Hz
测试电压DC：0–500V，连续可调
功耗：100W
外形尺寸：500×360×420 mm
总重量：22Kg

使用条件
环境温度：0°C–40°C
相对湿度（RH）：<75%

特性/技术规格

• 型号：HZJD-2Z
• 品牌：Huazheng
• 集成结构，带测试单元、温度控制器、温度传感器、介电损耗测试桥、交流测试电源、标准电容器、高阻计、直流高压源
• 全数字技术和智能自动测量
• 大尺寸彩色LCD显示器（800*480）
• 测试结果的自动存储和打印
• 中频感应加热，带PID温度控制
• 充满SF6气体的三电极标准电容器
• 用于测试电源的AC-DC-AC转换
• 过电压、过电流和高压短路保护
• 安全的温度限制继电器
• 内置实时时钟
• 干电池的校准功能
