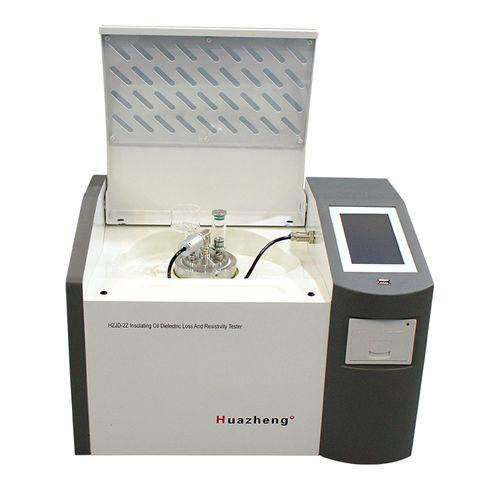

油分析仪 HZJD-2Z

工业自动数码

在电气工程和维护领域，确保绝缘油的可靠性和效率至关重要。绝缘油介电损耗 tan Delta 测试仪是致力于维护电气系统完整性的专业人员不可或缺的工具。这款先进的设备专为测量绝缘油的介电损耗或 tan Delta 而设计，为了解这些重要材料的状况和性能提供了重要依据。概述HZJD-2Z 绝缘油介电损耗和电阻率测试仪是根据 GB/T5654-2007 《液体绝缘材料的相对介电常数、介电损耗因数和直流电阻率测量》设计和制造的。用于测量绝缘油和其他绝缘液体的介质损耗因数和直流电阻率。该仪器采用一体化结构，集成了测试单元、温度控制器、温度传感器、介质损耗测试电桥、交流测试电源、标准电容器、高阻计、直流高压源等主要部件。仪器采用全数字化技术，全部智能自动测量，配备大屏幕彩色（800*480）液晶显示，每一步都有中文提示，测试结果可自动存储并打印输出，使操作人员无需专业培训就能熟练使用。主要功能和特点测试池采用符合国家标准 GB/T5654-2007 的三电极结构，电极间距 2mm，消除了杂散电容和漏电对介质损耗测试结果的影响。仪器采用中频感应加热和 PID 温度控制算法。内部标准电容为 SF6 充气三电极电容，介质损耗和电容量不受环境温度、湿度等影响，即使长时间使用也能确保精度。交流测试电源采用 AC-DC-AC 转换，有效避免市电电压和频率波动影响介质损耗测量精度。完善的保护功能：完善的保护功能：当发生过压、过流或高压短路时，仪器会迅速切断压力并发出警告信息。中频感应加热炉中的限温继电器：当温度超过 120°C 时，仪器会释放继电器并停止加热：方便的实验参数设置：温度设置范围 0-125°C，交流电压设置范围 500-2000V，直流电压设置范围 0-500V。界面友好，按照中文菜单提示输入指令，仪器即可自动测试。测试结果可自动存储和打印：测试日期和时间可与测试结果一起保存、显示和打印：测量干电池的电容和介质损耗因数可确定其清洁和装配条件。自动保存校准数据，便于计算相对介电常数和直流电阻率：测量范围：电容量：5pF-200pFR相对介电常数：1.000-30.000介质损耗因数：0.00001-100直流电阻：2.5MΩm-20TΩm测量精度：电容量：±（测量值的 1%+0.5pF）相对电容率：测量值的±1%介质损耗因数：±（测量值的 1% + 0.0001）直流电阻率：测量值的±10%分辨率：电容量：0.01pFR相对电容率：0.001介质损耗因数：0.00001测量温度范围：0-125°C温度测量误差：±0.5°C测试电压交流（有效值）：500-2000V 连续可调，频率 50Hz测试电压直流：0-500V 连续可调功耗：外部尺寸：100W500×360×420 毫米总重量：22 千克使用条件环境温度：0°C-40°C相对湿度：0°C-40°C0°C-40°C相对湿度 (RH)：<75%技术规格/特性型号：HZJD-2Z一体化结构，包括测试单元、温度控制器、温度传感器、介质损耗测试电桥、交流测试电源、标准电容器、高阻计、直流高压源全数字技术，智能自动测量超大彩色液晶显示屏（800*480）自动存储和打印测试结果中频感应加热，PID温度控制SF6充气标准电容器AC-DC-AC转换用于测试电源过压、过流和高压短路保护温度限制继电器确保安全干电池校准功能
