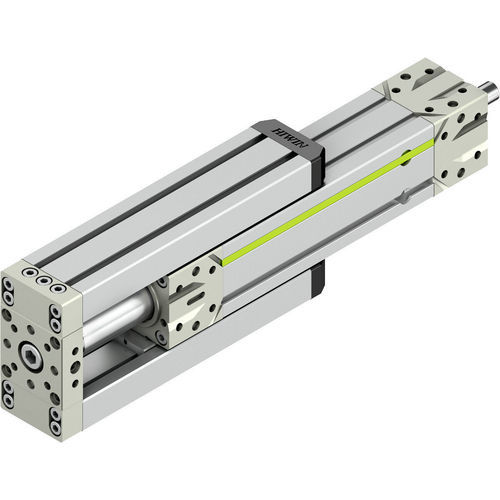

电动执行器 EA series

线性双集成式

产品概述
适用于侧向受力的工况。EA-S 系列电动执行器采用双滑导向，可可靠承受作用于活塞管的额外径向力，提升稳定性与定位精度。安装于端块（end-block）；导向布置可自由选择并可后装。行程可按毫米步进选择。可通过产品配置器定制，CAD 数据和技术图纸可供下载。

可用型号及技术表
Type | Size [mm] | Lead [mm] | Max. stroke length [mm] | Max. dynamic feed force [N] | Max. speed [m/s] | Max. acceleration [m/s²] | Repeatability [mm]
EA040S005-XXNN | 40 | 5 | 300 | 2800 | 0.4 | 20 | ±0.02
EA040S010-XXNN | 40 | 10 | 300 | 2300 | 0.8 | 20 | ±0.02
EA040S016-XXNN | 40 | 16 | 300 | 1700 | 1.3 | 20 | ±0.02
EA050S005-XXNN | 50 | 5 | 300 | 3500 | 0.4 | 20 | ±0.02
EA050S010-XXNN | 50 | 10 | 300 | 2800 | 0.8 | 20 | ±0.02
EA050S020-XXNN | 50 | 20 | 300 | 1700 | 1.5 | 20 | ±0.02
EA060S005-XXNN | 60 | 5 | 300 | 3900 | 0.3 | 20 | ±0.02
EA060S010-XXNN | 60 | 10 | 300 | 3100 | 0.6 | 20 | ±0.02
EA060S025-XXNN | 60 | 25 | 300 | 2400 | 1.5 | 20 | ±0.02
EA080S005-XXNN | 80 | 5 | 300 | 5600 | 0.2 | 20 | ±0.02
EA080S010-XXNN | 80 | 10 | 300 | 11900 | 0.4 | 15 | ±0.02
EA080S020-XXNN | 80 | 20 | 300 | 9600 | 0.8 | 15 | ±0.02
EA080S040-XXNN | 80 | 40 | 300 | 7300 | 1.6 | 15 | ±0.02

关键特性

• 通过双滑导向（双重导向）设计以吸收侧向/径向载荷。
• 相比单导向型号具有更高的稳定性和精度。
• 端块安装；导向布置可自由选择并可后装。
• 行程可按毫米步进自由选择。
• 提供丰富配件以适应具体应用需求。
• 提供 CAD 数据和技术图纸，便于设计集成。

规格 / 技术参数

• 系列：EA-S（带滑导向的电动执行器）。
• 可用轴径（Size）：40 mm、50 mm、60 mm、80 mm。
• 可用导程：5 mm、10 mm、16 mm、20 mm、25 mm、40 mm（视型号而定）。
• 最大行程长度（表中列出型号）：300 mm。
• 最大动态推进力范围：最高可达 11,900 N（表中最高值）。
• 最高速度范围：最高可达 1.6 m/s（视型号而定）。
• 最大加速度：最高可达 20 m/s²（视型号而定）。
• 重复定位精度：通常 ±0.02 mm。
• 安装：端块安装，布置可选且可后装。
• 定制：按毫米步进的行程、丰富配件、产品配置器及 CAD/图纸可用。
