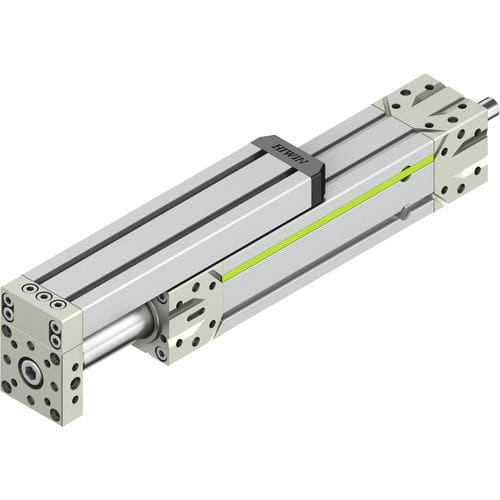

电动执行器 EA series

线性导轨型

概述
适用于负载方向可变的工况。带单滑块导向的电动执行器可可靠吸收作用在活塞管上的额外径向力。导向安装在端块上，可在运行期间提供精确的导向和更高的稳定性。亦可后装。布置可自由选择，并可根据安装情况进行优化调整。

产品表
型号 | 尺寸 [mm] | 导程 [mm] | 最大行程长度 [mm] | 最大动态推进力 [N] | 最大速度 [m/s] | 最大加速度 [m/s²] | 重复精度 [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0.4 | 20 | ± 0.02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0.8 | 20 | ± 0.02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1.3 | 20 | ± 0.02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0.4 | 20 | ± 0.02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0.8 | 20 | ± 0.02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1.5 | 20 | ± 0.02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0.3 | 20 | ± 0.02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0.6 | 20 | ± 0.02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1.5 | 20 | ± 0.02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0.2 | 20 | ± 0.02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0.4 | 15 | ± 0.02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0.8 | 15 | ± 0.02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1.6 | 15 | ± 0.02

主要特性

• 导向类型：单滑块导向，设计用于吸收作用于活塞管的径向力
• 安装：导向安装于端块；布置可自由选择；支持后装
• 行程：以毫米为单位可自由选择
• 定制：提供丰富配件并支持产品配置器；CAD 数据和技术图纸可下载
• 重复精度：±0.02 mm（以各型号为准）

技术特性（概要）

• 可用尺寸（缸径/滑块宽度）：40、50、60、80 mm
• 导程选项：根据型号可选 5 mm 至 40 mm
• 表中列示的最大行程：300 mm
• 最大动态推进力范围：约 1700 N 至 11900 N（取决于型号/导程）
• 最大速度和加速度随型号变化；表中列有示例
• 重复精度：±0.02 mm
