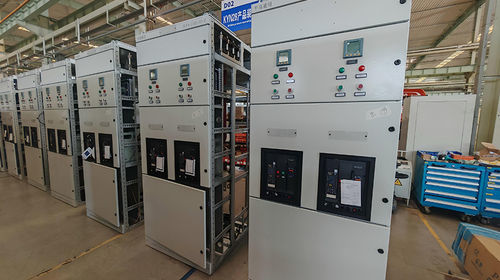

频率开关柜 SLVA

三相交流低电压

产品描述
SLVA国网标准化低压开关设备，适用于三相交流50Hz的户内低压配电系统。额定绝缘电压690V，额定工作电压400V，额定电流1600A～2500A，短路开断电流能力50kA～65kA。该型开关柜采用固定分隔式模块化结构，结构紧凑，可在较小空间内容纳多种功能单元。广泛应用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等场合，作为动力配电、马达集中控制及无功补偿之用。

主要技术参数

• 水平母线额定电流：1250 / 2000 / 2500A
• 水平母线短时耐受电流：≥35 / ＞50 / ≥65kA
• 垂直母线额定电流：1250 / 1600A
• 垂直母线短时耐受电流：≥35 / ≥40kA
• 工频耐受电压：主电路（主开关及水平母线）相间及相对地 2.2 kV（无击穿闪络）；与主回路相连的辅助回路 1.89 kV（无击穿闪络）；绝缘件及金属箔包裹的绝缘操作手柄对带电部件 2.835 kV（无击穿闪络）
• 电气间隙：主电路（含主开关及框架断路器）≥14 mm（对应 Uimp = 12 kV）；塑壳断路器 ≥8 mm（Uimp = 8 kV）；其他辅助控制电路 ≥1.5 mm
• 爬电距离：主电路（含主开关及框架断路器）≥16 mm（对应 Uimp = 1000 V）；塑壳断路器 ≥12.5 mm（Uimp = 800 V）；其他辅助控制电路 ≥4 mm
• 防护等级：柜体 IP4X，通风口 IP3XD，柜顶部 IP3X
• 绝缘电阻：＞10 MΩ
• 接地电阻：仪表门对主接地点 ≤100 MΩ，前门对主接地点 ≤100 MΩ，断路器安装支架对主接地点 ≤100 MΩ，柜后门对主接地点 ≤100 MΩ，端子排安装支架对主接地点 ≤100 MΩ
• 外形尺寸（宽×深×高，不含柜门）：上海地区紧凑型 500 × 800 × 2200 mm，上海地区通用型 900 × 800 × 2200 mm；国网紧凑型 700/900 × 800 × 2200 mm；国网通用型 800/1000 × 800 × 2200 mm

特征 / 技术规格

• 适用于三相交流50Hz系统
• 额定绝缘电压：690V；额定工作电压：400V
• 额定电流范围：1600A～2500A
• 短路开断能力：50kA～65kA
• 模块化、固定分隔式结构，空间利用率高
• 适用场景：发电厂、变电站、工矿企业、大楼宾馆、市政低压配电系统等
• 提供多种母线与耐受电流/电压等级以满足不同地区与标准的要求
