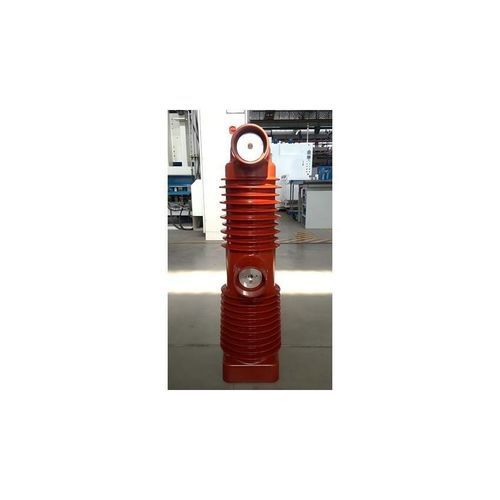

环氧树脂预埋电杆 JZDN真空断路器真空断路器
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 其他特性
- 环氧树脂, 真空断路器
- 电压
40.5 kV
- 电流
最多: 2,500 A
最少: 1,250 A
产品介绍
主要产品特点
主要技术参数
型号 / 规格
- 卓越的绝缘性能：
- 整体封装：真空灭弧室和主回路导体被完全包裹在高性能环氧树脂中，消除沿面闪络和污秽爬电风险
- 均匀电场分布：固封结构优化并均匀电场，提高绝缘强度
- 高介电强度：环氧树脂本身具有较高的介电强度和耐压性能
- 防尘防潮：全密封结构抵御灰尘、湿气、盐雾和腐蚀性气体，保持长期绝缘稳定
- 极高机械强度与环境耐受性：
- 坚固耐用：固化环氧结构具高机械强度和刚性，能承受冲击、振动和应力
- 耐候性强：适用于高海拔、高温、低温及高湿环境
- 抗腐蚀：环氧对多种化学介质具有良好抵抗力
- 小型化与高集成度：
- 结构紧凑：固封技术省去传统绝缘子支撑与空气间隙，显著减小极柱和断路器体积
- 设计简化：多功能部件集成一体，简化内部结构设计
- 高可靠性与长寿命：
- 免维护性：密封结构将关键部件与外界隔离，显著减少维护需求
- 真空灭弧室保护：环氧保护陶瓷外壳免受机械与环境损伤
- 性能稳定：电气与机械特性在全寿命周期内保持稳定
- 优异防凝露性能：表面光滑且水汽渗透率低，湿度变化大时不易结露
- 优化导电回路：
- 低回路电阻：导体在固封前连接，接触可靠，电阻低且稳定
- 良好散热：固封设计结合内部导热路径与外部散热结构，温升低
- 载流能力强：可靠的导电布局保证额定电流与短路开断能力
- 环保与安全：
- 无污染：环氧材料无毒，生产可符合环保要求
- 无油无SF6：真空灭弧与固体绝缘消除了油及SF6相关风险
- 安装维护便捷：
- 模块化设计：极柱作为模块供货，安装更换快捷
- 接口标准化：操动机构与柜体接口标准化，互换性好
主要技术参数
- 额定电压：40.5 kV
- 额定频率：50 Hz
- 额定电流：1250 A—2500 A
- 工频耐受电压（1min，有效值）：95 kV
- 雷电冲击耐受电压（1.2/50μs，峰值）：185 kV
- 局放水平：≤5 pC
- 额定操作顺序：O-0.3s-CO-180s-CO
- 机械操作次数：10000（M2）次
- 额定短路开断次数：30（E2）次
- 额定触头压力：3100±200 N
- 触头初压力：2200±160 N
- 额定触头压力下限时的回路电阻：≤20 μΩ
- 触头开距：19±1 mm
- 超行程：6±2 mm
型号 / 规格
- 系列型号：JZDN系列
- 封装材料：高性能环氧树脂
- 适用设备：真空断路器、金属封闭开关设备
- 典型额定：40.5 kV；1250–2500 A（可定制）
- 防护等级：全密封环氧固封结构
