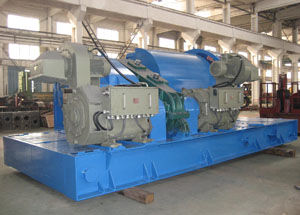

电动绞车 JC series

绳索钻孔带制动装置

绞车是石油钻机的核心部件,它主要用于钻井时送进钻具、起放井架、起下钻、下套管等作业。 技术性能特点 1、电动单轴绞车：由交流或直流电机、齿轮减速器、液压盘刹、绞车架、滚筒轴总成、自动送钻装置和绞车控制系统等组成。与同类绞车相比，零部件少、体积小、重量轻；滚筒轴是由一台直流或交流变频电机通过齿轮减速箱驱动（也可由两台电机并车驱动齿轮减速箱），可在0～140HZ范围内实现平滑调速；采用双级齿轮减速器传动、传动效率高、振动小，噪声低、使用寿命长；主刹车为液压盘式刹车，辅助刹车为能耗制动或EATON刹车；滚筒装有“里巴斯”绳槽,配有独立数控交流变频传动装置及计算机自动控制系统，可实现自动送钻；对下钻工况、钻进工况进行实时监控和分析，实现***优钻井。 2、直流电驱动链传动绞车：采用直流电机驱动，分体式或整体式结构；滚筒的高、低速端均为通风型气胎离合器;主刹车为液压盘式刹车、辅助刹车为电磁涡流刹车；采用气换档、链传动结构。链条稀油润滑、轴承为油脂润滑;滚筒装有“里巴斯”绳槽。可带自动送钻装置。 3、机械驱动绞车：滚筒的高、低速端带有通风型气胎离合器，刹车轮辋（或刹车盘）采用循环水强制冷却，表面经中频淬火、耐磨性好、使用寿命长；主刹车采用液压盘式刹车或带刹车、辅助刹车配电磁涡流刹车或EATON刹车；所有齿式换档离合器均为渐开线花键齿式离合器，采用气缸换档或气胎离合器换档结构，换挡简洁方便可靠；滚筒装有“里巴斯”绳槽。可带自动送钻装置。 主要技术参数
