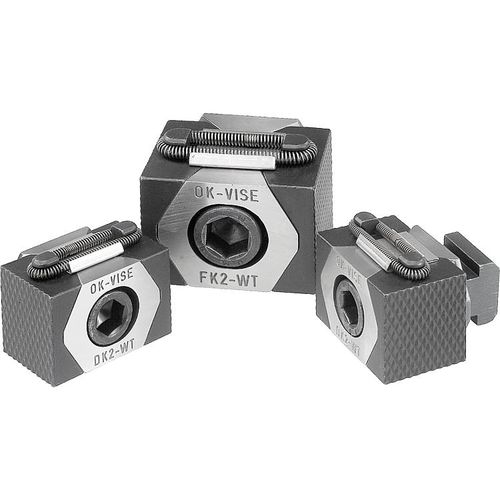

钢楔形夹具 K0042 series

材料：本体和颚部工具钢。版本：本体硬化。 颚部经硬化（49-51 HRC）和黑色氧化处理。 注：紧凑的设计使这些双楔形卡箍成为水平和垂直系列夹持的理想选择。经过硬化和研磨的楔形面可以产生很高的夹持力。 这些楔形卡箍可以安装在网格孔或T型槽中。拧紧DIN 912插座螺钉，将楔子拉到一起，钳口伸出，将工件压在固定的挡板上。 双重楔子产生一个积极的向下的力。 展开宽度。 K0042.12 = ±1.0 mm K0042.16 = ±1.5 mm绘图参考。 D) DIN 912有头螺栓 1) 楔形夹子 2) 工件 3) 固定挡板
