机械夹紧系统 K0809 series模块化
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 机械
- 其他特性
- 模块化
产品介绍
材料：GJL 300.版本：支撑和安装面地面注：网格间距50±0.02毫米。

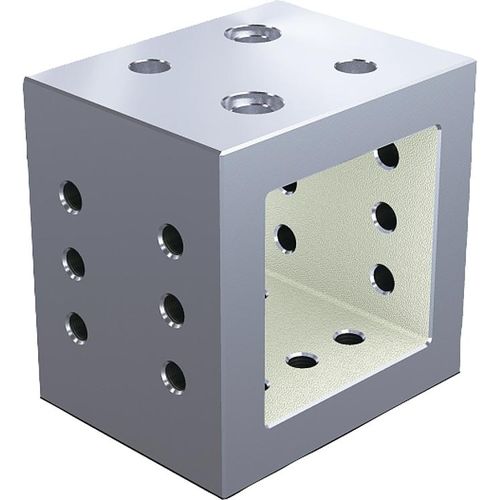

带网格孔的工具块用于构建模块化夹具。它们可以在网格系统上精确定位和安装。这意味着在凸起的夹持面上保持网格孔的间距。
工装块也可用作夹持较小工件的基础元件。
尺寸为M12的工具块使用肩部螺钉K0815.112065进行紧固。尺寸为M16的工具块用肩部螺钉K0815.116065紧固。
请单独订购保护插头，以堵塞未使用的网格孔。
1) 攻丝孔
2) 肩螺钉孔
3) DIN 912有头螺钉的孔
---
