调节器由以下主要部件组成:外壳 G56、G57、作为管式滑阀制造的阀门以及作为各种类型外马达执行的顶部执行器。
由各种类型的外马达构成的顶部执行机构。
调制执行器的每一步转动都会导致阀门的直接移动。
为了确保设备安全,防止下游压力过高,电气调节器可与监控调节器和安全切断阀合二为一。该解决方案提供了一个全值
工作装置,通常用于气体减压站。
除了调压器中的内置消音器外,还可配备 LN40 型管线消音器,以满足低噪音要求。
LN40 型管道内嵌式消音器,以满足低噪音要求。这种 LN40 型消音器可同时扩展下游直径。
执行机构采用防爆电子电机。调制时间和使用扭矩可在现场轻松编程。这是根据客户未来参数调整系统的基本功能。

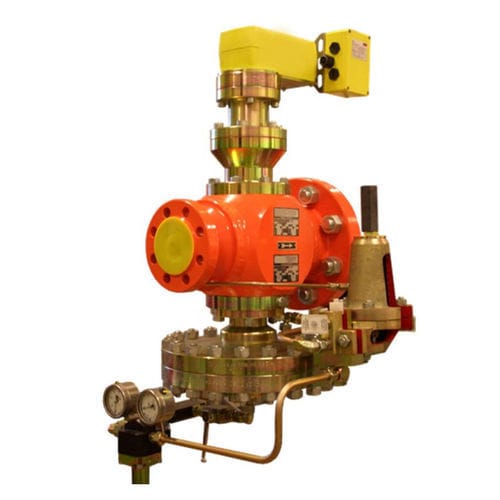

因此,EXFLOW EF 气体调节器成为优化供气量的完美电动气体调节器,同时还能可靠地控制气体压力。
EXFLOW EF 型电动气体调节器可用于流量和/或压力控制。控制类型(流量/压力)可自由选择。
调压器使用 G56 系列套管,适用于 PN 16/40(PN 16,ANSI 150;PN 40,ANSI 300),G57 系列套管适用于高达 100 bar 的压力(PN 100,ANSI 600)。
EXFLOW EF 和 Gas-doc
可编程控制器也是 EXFLOW 系统的一部分,在规划和设计时就已考虑到。
---
