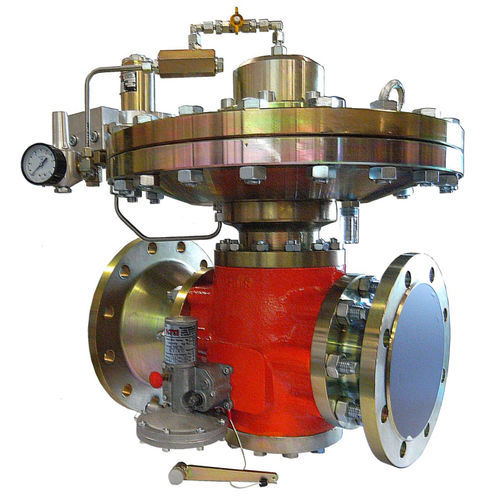

先导控制气体压力调节器 CITYPILOT CP 设计用于将输出压力保持在恒定水平,而不受输入压力和流量变化的影响。
CITYPILOT CP 可用于
带执行机构 G56,输入压力最高达 40 巴
带执行机构 G57,输入压力最高达 100 巴
结构
CITYPILOT CP 主要由执行机构外壳 CF、内置 SSV、执行机构 G56/57(带控制单元 G60/G61)和控制单元 G60/G61 组成。
带控制单元 G60/G61 的执行机构 G56/57 和控制气体供应单元(包括精密过滤器和预级单元)、
在初始压力侧。
所有气体压力调节器均配有集成吸音系统,也可额外配备附加吸音装置。
执行器和控制单元的标准设计为无法关闭。监控调压器(工作调压器)可设计为故障关闭或故障打开。
失效开启设计是指在下列情况下执行器开启:
主隔膜破裂、
控制先导隔膜破裂、
先导阀座泄漏或破裂、
先导连接泄漏或破裂。
所有装置的设计都便于拆卸和检查。
系统化的技术方法
CITYPILOT CP 系列是在已有的 MONOFLOW 和 CITYFLOW
系统发展而来,使用相同的部件,如执行器、内置 SSV 和控制单元,从而大大节省了备件库存成本。
这大大节省了备件库存成本。
由于 CITYPILOT CP 的组件具有多种组合选项,因此可根据客户和工厂的各种要求进行定制。
---
