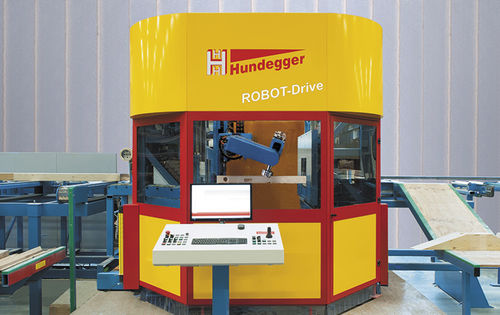

3轴加工中心 ROBOT-Drive series

通用用于木材高精度

产品概述

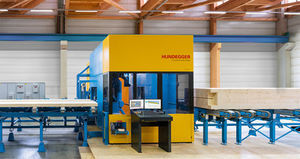

ROBOT-Drive 是一款将专利 6 轴 ROBOT 单元与上部 5 轴锯/开槽/打标装置结合的木工连接加工中心，可实现一次通过的多面加工。模块化设计支持按需配置并可现场后装，以满足不同木结构加工任务与产能要求。

主要特性

• 专利 6 轴 ROBOT，实现无需翻转的六面加工
• 上部 5 轴锯/开槽/打标装置，提高通量
• 刀库可容纳最多 24 把刀具
• 模块化结构，支持现场适配与后装
• 功能性选项：钻孔单元、开槽刀、标识/贴标系统与打印机、短件输送带、集中润滑、出料附加显示屏等
• 可选 RD 性能增强包以提升速度与功率

三种基本型号

• ROBOT-Drive 450 — 加工截面 20 x 60 至 300 x 450 mm：木工车间基础机型
• ROBOT-Drive 650 — 加工截面 20 x 60 至 300 x 650 mm：适用于更大截面
• ROBOT-Drive 1300 — 加工截面 20 x 60 至 300 x 1,300 mm：适用于胶合梁与 CLT 等需求

亮点

• 6 轴技术 = 一次通过完成六面加工
• 刀库最多 24 把刀具，支持灵活加工
• 配备 5 轴联合单元以提高产能
• 加工截面范围：20 x 60 mm 至 300 x 1,300 mm（视型号而定）
• 可定制并支持现场升级

部件与选项

• 标准 ROBOT 主轴：12 kW，变速 0–12,000 rpm
• 可选高性能水冷主轴：29 kW，最高 15,000 rpm
• 上部 5 轴锯/开槽/打标单元：13 kW
• 附加选项：钻孔单元、开槽刀、标识系统与打印机、短件输送带、集中润滑、额外出料屏等

自动化与物料搬运
ROBOT-Drive 支持带缓冲的不锈钢板条链自动上料，可一次放置多件实现自动供料。进料端可配置液压升降台以实现连续且水平的上料。成品部件被推至带塑料覆盖的木材出料点并由弹出导板引导，链元件协助重件运输；出料点可由横向输送带替代。
切屑和废料通过集成的排放通道收集并由横向推板排出；可选配输送至碎料机或倾斜输送带，以及边角料与切屑分离功能。设备可直接安放在混凝土地面，也可将排屑系统置于加工区下方的坑内以减少装卸高度。

软件
Hundegger 的 CAMBIUM® 3D 是集成的机床编程与工单准备平台。CAMBIUM 提供适合木结构的操作界面、自动计算、清晰报告和标准 IT 接口，可作为 Hundegger 机器与系统的统一平台。

加工示例与能力
ROBOT-Drive 可实现修边、开槽、钻孔、铣削、切缝与打标等加工，具备高精度与表面质量，可达到外观级别。常见加工（锯切、开槽、钻孔、燕尾槽及其他接合加工）可在一次通过中完成，无需翻转工件。

技术参数 / 规格

• 型号：ROBOT-Drive（450、650、1300）
• 加工截面范围：20 x 60 mm 至 300 x 1,300 mm（视型号而定）
• 标准 ROBOT 主轴：12 kW，0–12,000 rpm
• 可选高性能主轴：29 kW（水冷），最高 15,000 rpm
• 上部 5 轴单元（锯/开槽/打标）：13 kW
• 6 轴机器人 + 刀库：最多 24 把刀具
• 加工方式：一次通过完成六面加工（无需翻转）
• 模块化、支持后装单元与选项
• 自动化选项：自动上料、液压升降台、出料与切屑处理系统
• 性能选项：短件输送带、集中润滑、额外屏幕、RD 性能包
• 软件：CAMBIUM® 3D（Hundegger）
