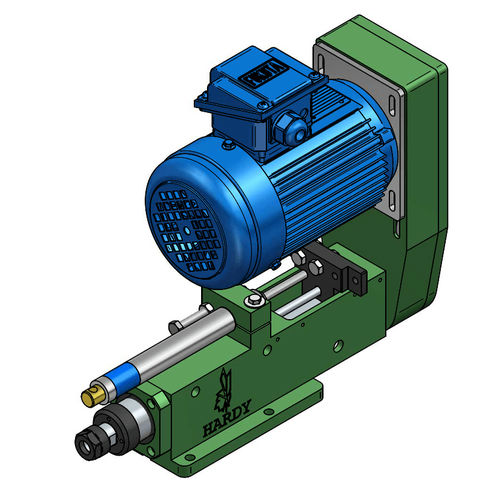

钻孔钻孔头 SD3-ER16去角电机驱动皮带驱动
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 组合功能
- 钻孔, 去角
- 驱动类型
- 电动, 皮带驱动, 电机驱动, 伺服控制式
- 性能
- 精准
- 其他特性
- 固定式, 可调节
- 其他特性
- 高精度
产品介绍
概述
SD3是一款用于紧凑型钻孔工作站和CNC集成的自动供料钻头单元。配有用于气源供给的油阻器或用于控制进给速率的液压阀。主轴端面精度为<0.003 mm，最大钻孔能力在S45C材料下为6 mm。该单元可执行钻孔、倒角、铰削和沉头加工，并可选择固定或变速驱动方案。
特性
应用
技术规格
SD3是一款用于紧凑型钻孔工作站和CNC集成的自动供料钻头单元。配有用于气源供给的油阻器或用于控制进给速率的液压阀。主轴端面精度为<0.003 mm，最大钻孔能力在S45C材料下为6 mm。该单元可执行钻孔、倒角、铰削和沉头加工，并可选择固定或变速驱动方案。
特性
- 标准三相交流电机 0.4 kW；可选最高 0.75 kW
- 皮带传动，定速，采用 Poly‑V 多楔带
- 主轴锥度选项：ER16、JT1、JT2
- 可选伺服驱动以实现变速
- 随设备提供 OMRON 接近开关传感器和安装支架
- 交流感应电机防护等级：IP54
应用
- 钻孔
- 倒角
- 铰削
- 沉头
技术规格
- 型号：SD3
- 主轴端面精度：<0.003 mm
- 最大钻孔能力：6 mm（材料：S45C）
- 进给控制：用于气源的油阻器或液压阀
- 驱动：皮带传动（Poly‑V），定速；可选伺服实现变速
- 电机（标准）：三相交流 0.4 kW；可选至 0.75 kW
- 主轴锥度选项：ER16、JT1、JT2
- 传感器：OMRON 接近开关传感器及支架随附
- 电机防护等级：IP54
