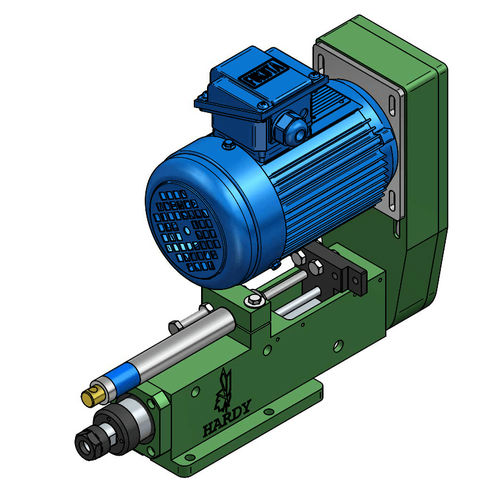

钻孔钻孔头 SD3A-ER16

去角气动皮带驱动

产品概述
SD3是一款用于在线加工的自动供料钻头单元。配备用于气动进给的油缓冲装置，或可选用于控制进给速度的液压阀。主轴端精度为<0.003 mm，最大钻孔直径在材料S45C情况下可达Ø 6 mm。该单元可用于钻孔、倒角、铰孔和沉孔等工序，重复性高。

主要特性

• 标准电机：三相交流 0.4 kW，标配；可选 0.75 kW
• Poly‑V 多楔带驱动，定速传动
• 主轴端锥度选项：ER16、JT1、JT2
• 可提供伺服驱动版本以实现可变速控制
• 随货提供 OMRON 接近开关传感器及支架
• 交流感应电机防护等级：IP54

适用场景

• 钻孔
• 倒角
• 铰孔
• 沉孔

技术参数

• 类型：带油缓冲或用于进给控制的液压阀的自动供料钻头单元
• 主轴端精度：< 0.003 mm
• 最大钻孔能力：可达 Ø 6 mm（材料 S45C）
• 电机（标准）：三相交流，0.4 kW（可选至 0.75 kW）
• 传动方式：皮带驱动（Poly‑V），定速；可选伺服驱动以实现可变速
• 主轴端锥度：ER16、JT1、JT2
• 传感器：随附 OMRON 接近开关及支架
• 电机防护：IP54
