产品概述

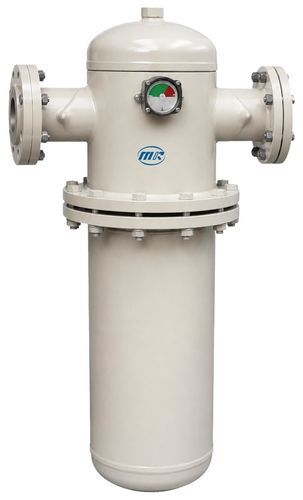

600–17500 级法兰式压缩空气过滤器专为大流量压缩空气系统设计。 可根据所需处理能力安装一个或多个滤芯。可根据下游空气质量要求，选择C、T、A、F和H级过滤等级，以去除颗粒物、液态水、油雾和油蒸气。
主要产品规格
- 工作压力：0.2–1.0 MPa
- 额定流量范围：17–510 m³/min
- 可选过滤等级：C / T / A / F / H
美瑞 C/T/A/F/H 过滤等级
等级 | 功能 | 过滤精度 | 最大残油含量
C | 主线油水分离过滤器 | 3 μm | ≤5 ppm
T | 主线颗粒过滤器 | 1 μm | ≤1 ppm
A | 高效除油过滤器 | 0.01 μm | ≤0.01 ppm
F | 超高效除油过滤器 | 0.01 μm | ≤0.001 ppm
H | 活性炭油蒸气过滤器 | 0.01 μm | ≤0.003 ppm
型号与规格
型号 | 额定流量 | 工作压力 | 接口 | 长度 (mm) | 宽度 (mm) | 滤芯 | 滤芯数量 | 重量 (kg)
Class-600 | 17 m³/min | 0.2–1.0 MPa | DN65FL | 1114 | 320 | Class-600E | 1 | 23
Class-800 | 23 m³/min | 0.2–1.0 MPa | DN65FL | 1266 | 230 | Class-800E | 1 | 28
Class-900 | 27 m³/min | 0.2–1.0 MPa | DN80FL | 1143 | 430 | Class-400E | 2 | 79
Class-1200 | 34 m³/min | 0.2–1.0 MPa | DN80FL | 1143 | 430 | Class-600E | 2 | 85
Class-1600 | 45 m³/min | 0.2–1.0 MPa | DN100FL | 1320 | 430 | Class-800E | 2 | 115
Class-2000 | 55 m³/min | 0.2–1.0 MPa | DN100FL | 1189 | 540 | Class-600E | 3 | 128
Class-2400 | 65 m³/min | 0.2–1.0 MPa | DN125FL | 1438 | 540 | Class-800E | 3 | 135
Class-3000 | 87 m³/min | 0.2–1.0 MPa | DN150FL | 1485 | 600 | Class-800E | 4 | 155
Class-4000 | 110 m³/min | 0.2–1.0 MPa | DN150FL | 1415 | 600 | Class-800E | 5 | 158
Class-4800 | 130 m³/min | 0.2–1.0 MPa | DN150FL | 1445 | 600 | Class-800E | 6 | 170
Class-5600 | 160 m³/min | 0.2–1.0 MPa | DN200FL | 1555 | 740 | Class-800E | 8 | 245
Class-7000 | 210 m³/min | 0.2–1.0 MPa | DN200FL | 1630 | 750 | Class-800E | 10 | 270
Class-8000 | 260 m³/min | 0.2–1.0 MPa | DN250FL | 1610 | 900 | Class-800E | 12 | 320
Class-10500 | 320 m³/min | 0.2–1.0 MPa | DN250FL | 1830 | 930 | Class-800E | 14 | 450
Class-12500 | 360 m³/min | 0.2–1.0 MPa | DN300FL | 1750 | 960 | Class-800E | 16 | 420
Class-14000 | 410 m³/min | 0.2–1.0 MPa | DN300FL | 1670 | 985 | Class-800E | 19 | 435
Class-17500 | 510 m³/min | 0.2–1.0 MPa | DN350FL | 1991 | 1140 | Class-800E | 24 | 500
技术特性/规格
- 工作压力：0.2–1.0 MPa
- 额定流量范围：17–510 m³/min（Class-600 至 Class-17500 型号）
- 可选过滤等级：C、T、 A、F、H（功能涵盖从主线油水分离到活性炭除油蒸气）
- 过滤精度：高效除油可达0.01 μm； 主线过滤器颗粒过滤精度为1–3 μm
- 各等级最大残油含量：C ≤5 ppm；T ≤1 ppm；A ≤0.01 ppm； F ≤0.001 ppm；H ≤0.003 ppm
- 所示型号的连接类型：DN65FL、DN80FL、DN100FL、DN125FL、DN150FL、DN200FL、DN250FL、 DN300FL、DN350FL
- 与型号对应的滤芯类型（例如：Class-600E、Class-800E、Class-400E）
