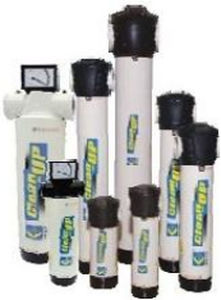

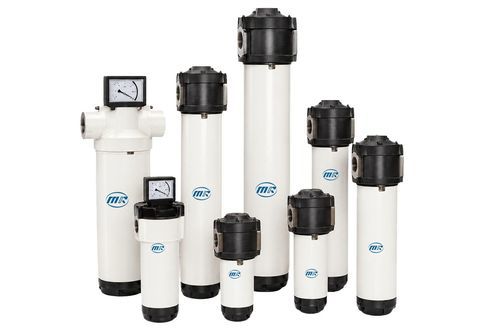

活性炭压缩空气净化器 Class 35

落地式过滤式灰尘

产品概述
Class 35–800 螺纹压缩空气滤器用于主干管和设备进口处的气体过滤。顺畅的90°进气通道与锥形流量扩散器可降低湍流与压力损失，同时提高有效过滤面积。三段式外壳便于滤芯更换与排水维护。

产品规格

• 工作压力：0.2–1.6 MPa
• 额定流量范围：1.6–23 m³/min（Class-35 至 Class-800）
• 可选过滤等级：C / T / A / F / H
• 可选配件：电子排水阀、内置排水、自动排水阀、差压指示器

Mairui C/T/A/F/H 过滤等级

• C — 主干管油水过滤；过滤精度：3 μm；最大残留油含量：≤5 ppm
• T — 主干管颗粒过滤；过滤精度：1 μm；最大残留油含量：≤1 ppm
• A — 高效除油过滤；过滤精度：0.01 μm；最大残留油含量：≤0.01 ppm
• F — 超高效除油过滤；过滤精度：0.01 μm；最大残留油含量：≤0.001 ppm
• H — 活性炭油蒸气过滤；过滤精度：0.01 μm；最大残留油含量：≤0.003 ppm

型号与规格

• Class-35 — 额定流量 1.6 m³/min；工作压力 0.2–1.6 MPa；连接 RC1"；长度 260 mm；宽度 107 mm；滤芯：Class-35E-03；滤芯数量：1；重量：2.5 kg
• Class-70 — 额定流量 2.6 m³/min；工作压力 0.2–1.6 MPa；连接 RC1"；长度 305 mm；寬度 107 mm；滤芯：Class-70E-03；滤芯数量：1；重量：2.8 kg
• Class-100 — 额定流量 3.8 m³/min；工作压力 0.2–1.6 MPa；连接 RC1"；长度 365 mm；宽度 107 mm；滤芯：Class-100E-03；滤芯数量：1；重量：3.1 kg
• Class-200 — 额定流量 7 m³/min；工作压力 0.2–1.6 MPa；连接 RC1-1/2"；长度 555 mm；宽度 135 mm；滤芯：Class-200E-03；滤芯数量：1；重量：5.1 kg
• Class-300 — 额定流量 8.5 m³/min；工作压力 0.2–1.6 MPa；连接 RC1-1/2"；长度 635 mm；宽度 135 mm；滤芯：Class-300E-03；滤芯数量：1；重量：5.8 kg
• Class-350 — 额定流量 11.5 m³/min；工作压力 0.2–1.6 MPa；连接 RC2"；长度 735 mm；宽度 135 mm；滤芯：Class-350E-03；滤芯数量：1；重量：6.5 kg
• Class-400 — 额定流量 13.5 m³/min；工作压力 0.2–1.6 MPa；连接 RC2"；长度 760 mm；宽度 170 mm；滤芯：Class-400E-03；滤芯数量：1；重量：10 kg
• Class-600 — 额定流量 17 m³/min；工作压力 0.2–1.6 MPa；连接 RC2-1/2"；长度 820 mm；宽度 170 mm；滤芯：Class-600E-03；滤芯数量：1；重量：11 kg
• Class-800 — 额定流量 23 m³/min；工作压力 0.2–1.6 MPa；连接 RC2-1/2"；长度 1060 mm；宽度 170 mm；滤芯：Class-800E-03；滤芯数量：1；重量：14 kg

技术特点

• 适用范围：主干管及设备入口的压缩空气过滤
• 外壳：三段式结构，便于更换滤芯与排水维护
• 流动特性：90°顺畅进气通道与锥形流量扩散器，降低湍流与压降
• 过滤等级：C（油水）、T（颗粒）、A（高效除油）、F（超高效除油）、H（活性炭油蒸气过滤）
• 典型过滤精度：3 μm（C）、1 μm（T）、0.01 μm（A/F/H）
• 各级最大残留油含量：C ≤5 ppm；T ≤1 ppm；A ≤0.01 ppm；F ≤0.001 ppm；H ≤0.003 ppm
• 可选件：电子排水阀、内置排水、自动排水阀、差压指示器
• 滤芯参考：Class-35E-03 至 Class-800E-03；每台数量：1 个
• 重量示例：2.5 kg（Class-35）至 14 kg（Class-800）
