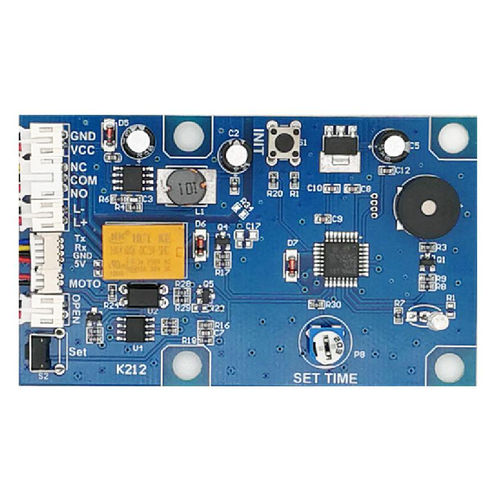

电路板 K212

K212 指纹控制板 所属分类 指纹控制板 电源 DC8--30V 待机电流 40mA 指纹容量 200 枚 输出 DC5V,300mA 技术参数： 电源: DC8--30V 待机电流: 40mA 指纹容量: 200 枚 电机接口输出: 正负 DC5V,300mA 继电器输出: 电流 3A 接口说明 P1：接电源，电压范围是 8--30V, 电流要求 0.5A（输入） P2：继电器输出（输出） P3：接门禁对讲开门信号，电压 DC12V（输入） P4：接指纹模块（输入） P5：接电子锁体（输出） P6：开门按键，闭合信号（输入） 可调电阻：设置继电器闭合时间。 使用说明： 1.工作时指示灯慢闪； 2.按下登记键后，进入登记状态，指示灯快闪； 3.进入登记状态后，可连续登记指纹，如不需要再添加指纹，可等待 5 秒，或按登记键退出； 4.需要恢复为出厂状态时，按下初始化键,听到"嘀"声后，松开按键，等待系统初始化，如成功，可听到"嘀---"的长音； 5.指纹通过或开门按键闭合，则继电器动作，继电器闭合时间可由可调电阻设置；电机接口输出 DC5V，保持 0.5 秒，停 5 秒，反电压输出 0.5 秒；
