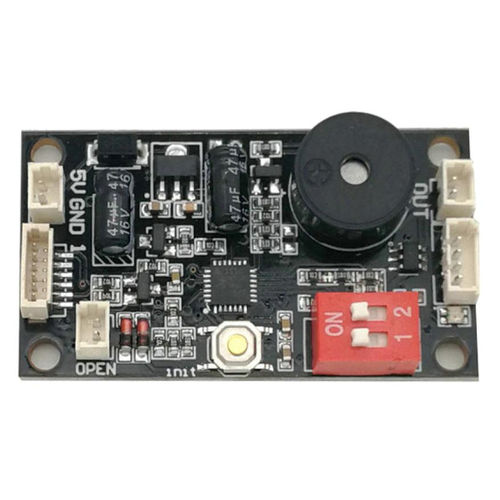

电路板 K200-3.3

K200-3.3 指纹控制板 所属分类 指纹控制板 电源 DC5--6V 待机电流 5uA 指纹容量 120枚 输出 DC5--6V,500mA 技术参数： 电源:DC5--6V 待机电流:5uA 指纹容量：120枚 输出: DC5--6V,500mA 使用说明： 1. 短按设置键，蓝灯快闪，进入管理指纹登记状态，手指连续按2次，听到音乐声表示指纹登记成功；可连续登记20枚指纹，如不再添加指纹，等待6 秒或按设置键退出。 2. 恢复为出厂状态，长按设置键，听到"嘀-嘀-嘀-"声后，松开按键，初始化成功。 3. 登记用户指纹：先按管理员指纹，通过以后持续按手指不动，听到音乐声，蓝灯快闪，便可登记用户指纹，手指连续按2次，听到音乐声表示指纹登记成功，可以连续登记100枚指纹。 4. 删除用户指纹：按管理员指纹，通过以后继续按手指不动，蓝灯快闪，听到音乐声后继续按手指，“嘀-嘀-嘀-”声后所有用户指纹删除。 5. 指纹通过后，输出的模式选择，通过拨码开关设置： A） 1:ON , 2:ON， 输出DC5V，时间保持0.5秒，停5秒，反电压输出0.5秒； B) 1:ON , 2:OFF， 输出DC5V，时间5秒； C) 1:OFF , 2:ON ， 输出DC5V，时间1秒； D) 1:OFF , 2:OFF，持续输出DC5V，直到手指拿开； 6. OPEN(P3)： A） 1:ON , 2:ON， 输出DC5V，时间保持0.5秒，停5秒，反电压输出0.5秒； B) 1:ON , 2:OFF， 输出DC5V，时间5秒； C) 1:OFF , 2:ON ， 输出DC5V，时间1秒； D) 1:OFF , 2:OFF，无输出；
