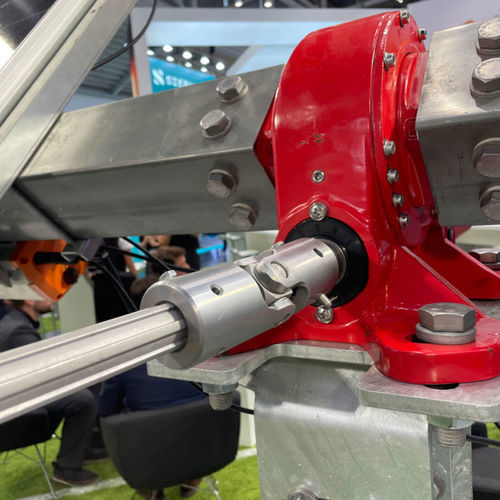

双节万向节 Solar tracking universal joints单钢不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 构造
- 单, 双
- 材料
- 钢, 不锈钢, 钢合金
- 其他特性
- 精准, 标准, 伸缩, 工业, 定制
- 直径
最多: 110 mm
(4.33 in)最少: 16 mm
(0.63 in)- 扭矩
最多: 7,000 Nm
(5,162.935045 ft.lb)最少: 10 Nm
(7.375621 ft.lb)- 工作角度
最多: 35 °
最少: 0 °
- 速度
最多: 1,000 rpm
(6,283.2 rad.min-1)最少: 0 rpm
(0 rad.min-1)
产品介绍
产品概述
PB-D1 是 DJJX 的万向节（通用联轴器），用于在故意错位的轴之间传递扭矩。该系列提供多种尺寸和材料，适用于存在轴偏差的工业传动场合。
典型应用
主要优点
型号与材料
尺寸（mm）
技术规格
PB-D1 是 DJJX 的万向节（通用联轴器），用于在故意错位的轴之间传递扭矩。该系列提供多种尺寸和材料，适用于存在轴偏差的工业传动场合。
典型应用
- 园林与草坪设备
- 输送机及物料搬运系统
- 食品加工与包装系统
- 印刷设备
- 农业机械
主要优点
- 多种尺寸可选，适配不同轴径
- 最大工作角度：35°
- 最高转速：1000 rpm
- 中段和轮毂可使用多种材料
- 子部件采用棒料精密加工（无铸件或粉末冶金件），性能更稳定
- 多项设计优化以提升性能并降低成本
- 可按图纸或样品定制制造
型号与材料
- 中段（方块与销轴）材料：20Cr、40Cr、GCr15
- 轮毂材料：40Cr、45# 钢
尺寸（mm）
- PB-D16 — D 16, d (H7) 8, L 61.5, L1 12, L2 20, S (H11) 8, K (JS9) 2, T 9
- PB-D20 — D 20, d (H7) 10, L 74, L1 12.5, L2 22.5, S (H11) 10, K (JS9) 3, T 11.4
- PB-D25 — D 25, d (H7) 12, L 86, L1 13, L2 25, S (H11) 12, K (JS9) 4, T 13.8
- PB-D29 — D 29, d (H7) 14, L 100, L1 18, L2 32.5, S (H11) 14, K (JS9) 5, T 16.3
- PB-D32 — D 32, d (H7) 16, L 107, L1 17.5, L2 34, S (H11) 16, K (JS9) 5, T 18.3
- PB-D35 — D 35, d (H7) 18, L 130, L1 21.5, L2 39, S (H11) -, K (JS9) 6, T 20.8
- PB-D37 — D 37, d (H7) 20, L 134, L1 23, L2 41, S (H11) -, K (JS9) 6, T 22.8
- PB-D40 — D 40, d (H7) 20, L 164, L1 33, L2 54, S (H11) -, K (JS9) 6, T 22.8
- PB-D50 — D 50, d (H7) 25, L 181, L1 28, L2 54, S (H11) -, K (JS9) 8, T 28.3
- PB-D60 — D 60, d (H7) 30, L 262, L1 58, L2 89, S (H11) -, K (JS9) 8, T 33.3
技术规格
- Brand Name: DJJX
- 产品型号: PB-D1
- 产品系列: PB
- 典型功能: 在错位轴之间传递扭矩
- 最大角度: 35°
- 最大转速: 1000 rpm
- 中段材料: 20Cr、40Cr、GCr15
- 轮毂材料: 40Cr、45# 钢
- 设计说明: 子部件精密加工；多种尺寸；可按图或样品定制
