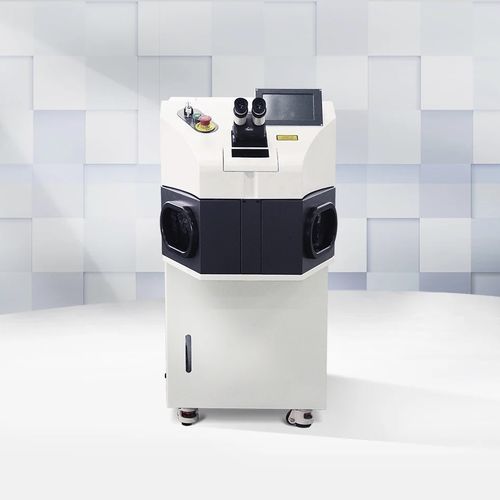

Nd-YAG激光焊接机 W150G

点缝焊对焊点

摘要
W150G为YAG激光点焊系统，专为首饰及小型零件的精密修复与微焊接设计。设备集成了友好的操控界面、同轴显微镜观察和可调照明，实现高精度定位与较小热影响。支持点焊、对接焊和重叠密封焊，焊点细致平整，通常无需过多焊后处理。

主要特点

• 高长宽比，焊缝宽度窄，热影响区小，变形极少且循环速度快
• 焊缝光滑干净，后处理少或无需后处理
• 焊缝强度高，孔隙率低；焊后显微组织可达到或超过母材强度
• 极小光斑可实现精确定位，便于自动化
• 可实现部分异种金属焊接
• 多种焊接模式：点焊、对接焊、重叠密封焊
• 适用于黄金、白银、铂金、不锈钢、钛及其合金
• 光斑尺寸可调，符合人体工学的工作腔并配有可调LED照明；可选扩展工作台
• 集成水循环换热与强制风冷，保证运行稳定

应用

• 金、银、铂首饰的修复与组装
• 不锈钢与钛小型零件焊接
• 义齿及牙科部件修复
• 电池镍带、集成电路引线、钟表发条、显像管零件等小型元件的微焊接

技术参数
型号：W150G
激光类型：YAG
波长：1064 nm
最大激光输出功率：150 W
最大激光峰值功率：9 kW
最大脉冲能量：80 J
脉冲宽度：0.1–20 ms
脉冲频率：0.1–20 Hz
光斑直径：0.2–2.0 mm
焊接深度：0.05–3 mm
波形存储：60组
瞄准/定位：显微镜同轴观察系统
电源要求：220 V / 30 A (50/60 Hz)
整机功耗：6 kW
冷却方式：集成水循环换热 + 强制风冷
重量：200 kg
尺寸（W×D×H）：1075 × 550 × 1190 mm

规格

• 型号：W150G
• 激光类型：YAG
• 波长：1064 nm
• 最大输出功率：150 W
• 峰值功率：9 kW
• 最大脉冲能量：80 J
• 脉冲宽度范围：0.1–20 ms
• 脉冲频率范围：0.1–20 Hz
• 光斑直径范围：0.2–2.0 mm
• 焊接深度：0.05–3 mm
• 波形存储：60组
• 瞄准：显微镜同轴观察系统
• 电源：220 V / 30 A (50/60 Hz)
• 整机功耗：6 kW
• 冷却方式：集成水循环换热 + 强制风冷
• 重量：200 kg
• 尺寸：1075 × 550 × 1190 mm
