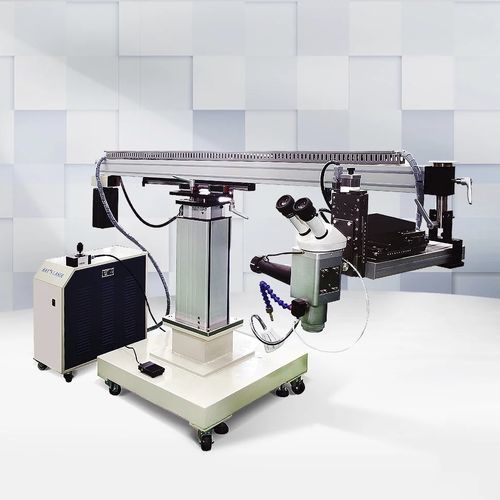

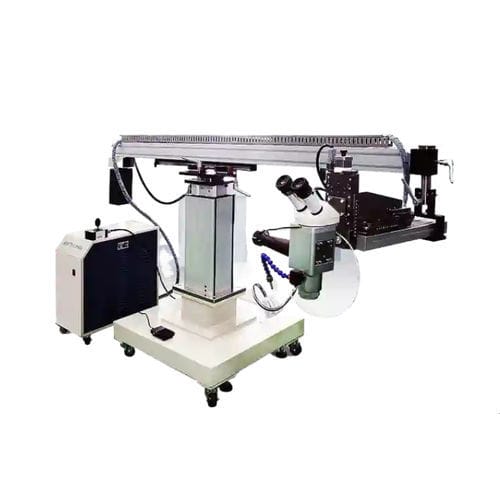

Nd-YAG激光焊接机 MOLD 302

半自动滑轮模具修复

机器特性

• 激光焊点直径小，热影响区小，焊接后不会产生孔隙、坍塌或金相变化，显著减少焊后处理。
• 显微镜同轴观察用于对焦与定位；液晶光阀和全反射护目装置。
• 运行稳定，支持连续工作与间歇工作模式。
• XYZ 高刚性工作台，重复定位精度高。
• 可修复模具的裂纹、碎片及其它表面损伤。

应用行业
常用于手机、电子产品、汽车与摩托车等模具制造行业。适用于对模具钢、不锈钢、铍铜、贵金属及硬度高达 HRC60 的材料进行修复焊接。

产品参数
型号：MOLD302（MOLD301 可选）
控制模式：单片机
操控装置：工业控制摇杆
XY 平台行程：100mm × 100mm（步进电机驱动）
Z 轴行程：500mm（步进电机驱动）
工作台承载：<80kg
观察系统：显微镜（CCD 监视器可选）
工作台尺寸：600mm × 800mm
激光波长：1064nm
最大激光输出功率：300W
最大激光脉冲能量：30J（标配）；60J、90J（可选）
最小光斑直径：0.2mm
脉冲宽度：≤50ms
脉冲频率：≤200Hz
冷却方式：水冷（一体化 3P 冷水机）
系统功耗：16.5kW
电源需求：220V/50Hz 3kW

特性 / 技术规格

• 型号：MOLD302
• 控制模式：单片机
• 操控装置：工业控制摇杆
• XY 平台行程：100mm × 100mm（步进电机驱动）
• Z 轴行程：500mm（步进电机驱动）
• 工作台承载：<80kg
• 观察系统：显微镜（CCD 监视器可选）
• 工作台尺寸：600mm × 800mm
• 激光波长：1064nm
• 最大激光输出功率：300W
• 最大激光脉冲能量：30J；60J、90J（可选）
• 最小光斑直径：0.2mm
• 脉冲宽度：≤50ms
• 脉冲频率：≤200Hz
• 冷却方式：水冷（一体化 3P 冷水机）
• 系统功耗：16.5kW
• 电源需求：220V/50Hz 3kW
