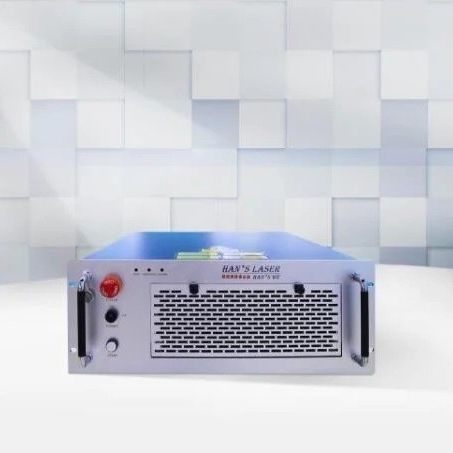

光纤激光焊接机 SFP150

自动台式用于金

特点

• 高纵横比，焊缝细，热影响区窄，变形最小，焊接速度快
• 焊接表面光滑清洁，焊后无需或仅需少量后处理
• 焊缝强度高，无气孔，减少母材杂质
• 焊后显微组织可致密细化，焊缝强度≥母材强度
• 微小激光光斑便于精确定位并易于实现自动化
• 适用于异种金属焊接
• 适用于点焊、对接焊、重叠密封焊接

应用

• 电池焊接、管道焊接、薄钢板焊接
• 电子元件、仪器仪表、医疗设备、小型金属零件焊接
• 适用材料：不锈钢、碳钢、金 & 银、铝、工具钢、镍合金、黄铜 & 铜、钛

简要说明
FP系列是新一代近红外半导体泵浦光纤激光器，具有良好光束质量、光纤传输和高电光转换效率，主要用于薄材料及微小金属件的快速焊接，支持连续和脉冲工作模式。

技术参数
激光型号 | FP150 | FP300 | SFP150 | SFP300
激光波长 | 1070nm | 1070nm | 1070nm | 1070nm
工作模式 | 连续 / 脉冲 | 连续 / 脉冲 | 连续 / 脉冲 | 连续 / 脉冲
最大平均功率 | 脉冲 150W / 连续 250W | 脉冲 300W / 连续 300W | 脉冲 150W / 连续 250W | 脉冲 300W / 连续 300W
最大峰值功率 | 1500W | 3000W | 1500W | 3000W
最大脉冲能量 | 15J | 30J | 15J | 30J
脉冲宽度 | 0.2-50ms | 0.2-50ms | 0.2-50ms | 0.2-50ms
脉冲频率 | ≤5000Hz | ≤5000Hz | ≤5000Hz | ≤5000Hz
波形数量 | ≤50 组，每组 ≤16 段 | ≤50 组，每组 ≤16 段 | ≤50 组，每组 ≤16 段 | ≤50 组，每组 ≤16 段
光纤输出数量 | 标准2路，最多4路 | 标准2路，最多4路 | 单路 | 单路
分光最大频率 | 80Hz | 80Hz | —— | ——
光纤芯径 | 200μm（标准） | 200μm（标准） | 50μm | 50μm
瞄准定位方式 | 红光引导（CCD 与显示器可选） | 红光引导（CCD 与显示器可选） | 红光引导（CCD 与显示器可选） | 红光引导（CCD 与显示器可选）
冷却方式 | 强制风冷（内置） | 强制风冷（内置） | 强制风冷（内置） | 强制风冷（内置）
主机耗电 | <1.5kW | <1.8kW | <1.5kW | <1.8kW
电源要求 | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz
外形尺寸 | 600x900x900mm | 600x900x900mm | 560x440x177mm | 630x440x220mm

特性 / 技术规格

• 型号：SFP150
• 激光波长：1070nm
• 工作模式：连续 / 脉冲
• 最大平均功率：脉冲 150W / 连续 250W
• 最大峰值功率：1500W
• 最大脉冲能量：15J
• 脉冲宽度：0.2-50ms
• 脉冲频率：≤5000Hz
• 光纤输出：单路
• 光纤芯径：50μm
• 冷却方式：强制风冷（内置）
• 主机耗电：<1.5kW
• 电源要求：220V±10%, 50/60Hz
• 外形尺寸：560x440x177mm
