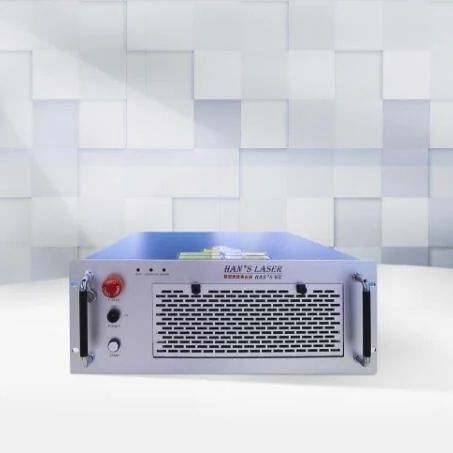

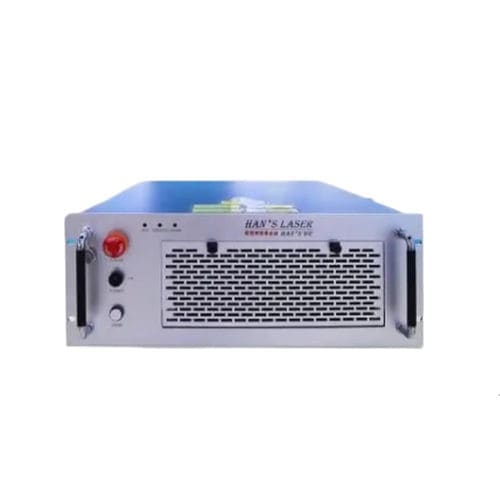

光纤激光焊接机 FP150

对焊脉冲点

产品简介

• FP系列光纤激光焊接单元，针对薄壁材料和微小零件的快速焊接设计，焊接变形极小。
• 近红外半导体泵浦光纤激光器，具有良好光束质量和高电光转换效率。

主要特点

• 焊缝高纵横比，热影响区窄，变形最小。
• 焊缝表面光滑清洁，后处理少或无需后处理。
• 焊接强度高且无孔隙，可细化焊接后微观组织，强度可达或超过母材。
• 微小激光点精确定位，便于自动化集成。
• 适合异种金属焊接，适用于点焊、对接焊和重叠密封焊。

应用

• 电池焊接、管道焊接、薄钢板焊接。
• 电子元件、仪器仪表、医疗设备、小型金属零件焊接。

适用材料

• 不锈钢、碳钢
• 铝、金、银
• 工具钢、镍合金、黄铜、铜、钛

简要说明
FP系列为近红外半导体泵浦光纤激光器，优化用于薄材快速焊接。具备高光束质量、灵活的光纤传输及可选的连续/脉冲（QCW）工作模式，适合微小焊接和自动化生产线应用。

技术参数
型号：FP150 ; FP300 ; SFP150 ; SFP300
激光波长：1070nm ; 1070nm ; 1070nm ; 1070nm
工作模式：连续/脉冲 ; 连续/脉冲 ; 连续/脉冲 ; 连续/脉冲
最大平均功率：脉冲 150W / 连续 250W ; 脉冲 300W / 连续 300W ; 脉冲 150W / 连续 250W ; 脉冲 300W / 连续 300W
最大峰值功率：1500W ; 3000W ; 1500W ; 3000W
最大脉冲能量：15J ; 30J ; 15J ; 30J
脉冲宽度：脉冲 0.2-50ms ; 脉冲 0.2-50ms ; 脉冲 0.2-50ms ; 脉冲 0.2-50ms
脉冲频率：≤5000Hz ; ≤5000Hz ; ≤5000Hz ; ≤5000Hz
波形数量：≤50 组，每组 ≤16 段 ; ≤50 组，每组 ≤16 段 ; ≤50 组，每组 ≤16 段 ; ≤50 组，每组 ≤16 段
光纤输出路数：标准2路，最多4路 ; 标准2路，最多4路 ; 单路 ; 单路
最大分束频率：80Hz ; 80Hz ; —— ; ——
光纤芯径：200μm (标配) ; 200μm (标配) ; 50μm ; 50μm
瞄准定位方式：红光导向 (CCD 和监视器可选) ; 红光导向 (CCD 和监视器可选) ; 红光导向 (CCD 和监视器可选) ; 红光导向 (CCD 和监视器可选)
冷却方式：强制风冷 (自带) ; 强制风冷 (自带) ; 强制风冷 (自带) ; 强制风冷 (自带)
主机功耗：<1.5kW ; <1.8kW ; <1.5kW ; <1.8kW
电力需求：220V±10%, 50/60Hz ; 220V±10%, 50/60Hz ; 220V±10%, 50/60Hz ; 220V±10%, 50/60Hz
外形尺寸：600x900x900mm ; 600x900x900mm ; 560x440x177mm ; 630x440x220mm

特性 / 规格（FP150）

• 型号：FP150
• 激光波长：1070nm
• 工作模式：连续 / 脉冲 (QCW)
• 最大平均功率 (FP150)：脉冲 150W / 连续 250W
• 最大峰值功率：1500W
• 最大脉冲能量：15J
• 脉冲宽度：0.2-50 ms
• 脉冲频率：≤5000 Hz
• 波形数量：≤50 组 (每组 ≤16 段)
• 光纤输出：标准2路 (最多4路)
• 最大分束频率：80 Hz
• 光纤芯径：200 μm (标配)
• 瞄准：红光导向 (CCD 和监视器可选)
• 冷却：强制风冷 (自带)
• 主机功耗：<1.5 kW
• 电力需求：220V ±10%, 50/60 Hz
• 外形尺寸 (W×D×H)：600 × 900 × 900 mm
