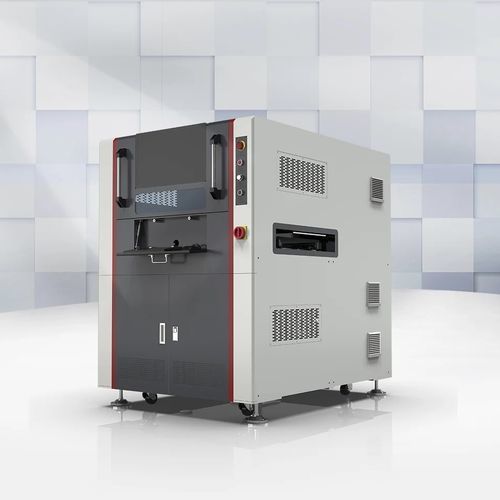

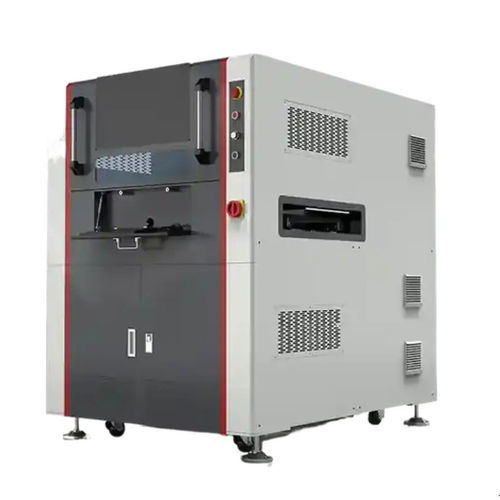

CO2激光打标机

集成式条形码PCB印刷电路板

机器功能

• 在PCB/PCBA上标注条形码、二维码、文本、编号及其他信息；
• 采用CO2激光进行双面激光打标，可对上下两面进行标记；
• 采用同轴CCD实现定位与码读取功能。

应用
用于电子装配生产线的PCB和PCBA在线打标。

简要说明
1. 设备整体性能
设备尺寸：1100 × 1550 × 1550 mm（不含夹具等）。颜色指示灯高度（实际尺寸可能略有差异）。
设备特点：双头双面打标。

2. CCD定位与扫码系统
CCD定位扫码系统通过CCD拍摄捕捉PCB的定位点，并由计算机对位置偏差进行补偿，从而大幅提高定位精度。同时读取一维码和二维码，上传数据并通过MES系统比较确认标记是否正确且可读取。当检测到码错误或无法读取时，设备将自动报警并停止运行，等待操作员处理。

3. 工作原理 / 流程
3.1. 为整机通电；
3.2. 按下工作台启动按钮，工作台自动运行；
3.3. 打标机接收来自前端装配线输送的PCB，自动进行定位、双面打标并由CCD检验；
3.4. 校验通过后输送至下一道工序；
3.5. 重复上述步骤，设备连续运行。

设备使用环境要求

• 4.1. 环境温度：15-30 °C；需空调。
• 4.2. 湿度：40% - 80%；如有结露风险，应安装除湿设备。
• 4.3. 电网要求：220 V，50 Hz。
• 4.4. 电压波动：±5%；如幅度超过±5%，请安装自动稳压/稳流装置。
• 4.5. 安装附近避免强电磁信号干扰（如发射/中继站）。
• 4.6. 基础振幅：小于50 µm；振动加速度：小于0.05 g。避免近邻有重型冲压等类似设备。设备空间应无烟、低尘；避免金属抛光/打磨等严重粉尘环境。
• 4.7. 气源压力：5-8 KG/cm²。
• 4.8. 部分环境应配备防静电地板并加强屏蔽。

技术参数

• 适用PCB尺寸范围：长度 50 mm–500 mm；宽度 50 mm–460 mm；厚度 0.8 mm–6.5 mm；板上元件高度 < 20 mm。
• 上下料生产线适用高度：900 mm，可调范围：880 ~ 930 mm（通过脚杯调节）。
• X-Y平台行程：550 × 500 mm；移动速度：150 ~ 400 mm/s；重复定位精度：±0.05 mm。
• 皮带传输速度：约 100 ~ 400 mm/s。
• 工作系统外形尺寸（L × W × H）：1550 mm（前后）× 1100 mm（左右）× 1550 mm（高）（实际尺寸可能略有差异）。
• 工作台电源要求：AC 220 V 单相 ±5%，50 Hz。
• 气源要求：0.4 ~ 0.8 MPa 清洁压缩空气，进气口 φ 8。
• 设备总功率：约 6000 W。
• 设备总重量：约 1000 kg。
