紫外线小型分光计 C16767MA-01

CMOS半导体工业OEM

概述

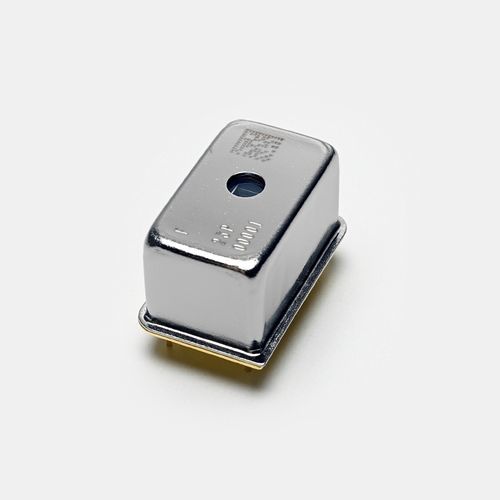

C16767MA-01 是一款超小型高灵敏度迷你分光器头，覆盖紫外波段（190 nm–440 nm）。旨在便于集成到用于工业监测和现场分析的紧凑型便携测量设备中。

主要特性

• 指尖尺寸：20.1 mm × 12.5 mm × 10.1 mm
• 重量：5 g
• 光谱响应范围：190 nm 至 440 nm
• 光谱分辨率（典型）：3.2 nm；（最大）：5 nm
• 支持同步积分（电子快门）
• 无冷却设计
• 波长换算系数载于最终检验单

技术 / 设计
C16767MA-01 采用带有经蚀刻形成狭缝的 CMOS 线性图像传感器和通过纳米压印制成的反射凹面光栅。传感器具有增强的抗紫外特性，传感器表面形成的杂散光切除滤光片可抑制衍射产生的杂散光进入传感器，从而提高紫外波段信号的保真度。

应用示例

• 水质分析（有机化合物、BOD 等）
• 大气成分分析（如 NO、SO2 等）
• UV-LED 监测（UV-A、UV-B、UV-C）
• 半导体工艺监测（等离子体、工艺气体诊断）

测量示例（说明）
采用 C16767MA-01 的演示模块在硝酸、亚硝酸、BOD 及某些有机物（如蒽）的测量中，在特定分析项上与大型台式分光光度计表现出良好的一致性。详细测试条件与校准流程请参阅应用说明。

技术规格

• 光谱响应范围：190 nm 至 440 nm
• 光谱分辨率（FWHM）（典型）：3.2 nm
• 光谱分辨率（FWHM）（最大）：5 nm
• 冷却：无冷却
• 内置传感器：带狭缝的 CMOS 线性图像传感器
• 总像素数：288 像素
• 典型测量条件：Ta = 25 °C，除非另有说明
