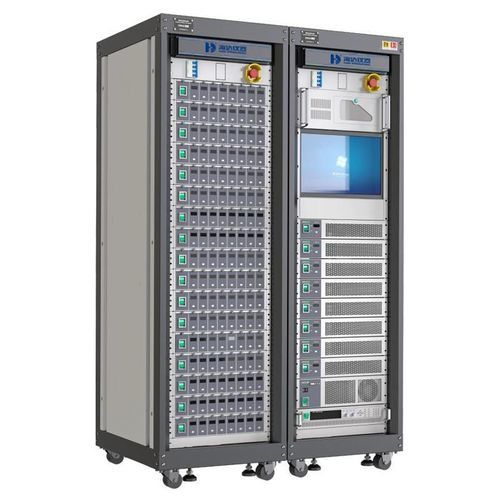

电压测试仪 8018-HD

隔离电阻功率电阻

产品说明
8018-HD BMS 测试系统用于电动汽车及储能电站电池管理系统（BMS）的参数标定、验证与生产测试。系统支持模拟电池输出、高精度电源、温度仿真与多通道测试，并能生成完整测试报告。

产品规格

• 型号：8018-HD-BMS-5V3A/5A/10A-24S~240S-200A/400A/600A；基型：8018-HD
• PACK 电压（测量）：5–1000 V；精度 0.1% F.S；分辨率 0.1 V
• 模拟电芯电压：0.1–5 V；精度 0.01%R.D ±0.02% F.S；分辨率 0.1 mV
• 模拟输出电流范围：1–5000 μA 和 1–3000 mA；精度 0.01%R.D ±0.1% F.S；分辨率 0.1 μA / 0.1 mA
• 高精度恒流源选项：0–200 A / 400 A / 500 A / 600 A；精度 ±0.05% F.S；分辨率 1 mA
• 温度仿真：-50 ℃ 至 300 ℃；分辨率 0.1 ℃；精度 0.1%R.D ±3% F.S
• 直流高压电源：0–1000 V、0–10 A；电压精度 0.1%RD ±0.1%FS；电流精度 0.1%RD ±0.1%FS
• 大功率电阻：2 组，5 KΩ–10 MΩ；最小步进 5 KΩ
• I/O 与通信：DI/DO、AI/AO 模块可配置；CAN 通信单元 ×4；支持 CANBUS / RS485 / RS232 / I2C / SUMBUS

基本功能测试（示例）

• 开路电压（OCV）测试
• 上电及功耗测试
• 功率损耗 / 待机功耗测试
• 单体温度精度测试
• 总电压与 SOC 比对测试
• 绝缘电阻验证
• 均衡功能测试
• 报警功能测试（电压/电流/温度/SOC）
• 信号 I/O 与电压采样测试
• 通信功能测试：CANBUS / RS485 / RS232 / I2C / SUMBUS

产品功能测试

• 静态电流消耗测试
• 电流精度验证
• 均衡电流测试
• 绝缘电阻测试与验证
• 电压精度验证
• 符合国家标准的充电信号模拟

产品优势

• 虚拟电池架构：无短路风险，操作安全灵活；模块化可扩展，最大支持 400S
• 软件支持测试项目模块化设置：生产验证、研发、科研测试；支持二次开发
• 支持手动启动与一键自动测试（按钮启动、条码启动、PLC 启动等）
• 支持多通道独立测试，提高效率和产能
• 支持毫秒级同步的电池包工况仿真测试
• 支持长期老化测试与可靠性测试

技术参数

• 型号：8018-HD
• PACK 电压（测量）：5–1000 V；精度 0.1% F.S；分辨率 0.1 V
• 模拟电池输出电压：0.1–5 V；精度 0.01%R.D ±0.02% F.S；分辨率 0.1 mV
• 模拟电池输出电流：1–5000 μA 和 1–3000 mA；精度 0.01%R.D ±0.1% F.S；分辨率 0.1 μA / 0.1 mA
• 模拟电池采样：与模拟输出相同的电压/电流范围与精度
• 吸收电流能力：1–3000 mA；精度 0.01%R.D ±0.1% F.S；分辨率 0.1 mA
• 温度仿真：-50 ℃ 至 300 ℃；分辨率 0.1 ℃；精度 0.1%R.D ±3% F.S
• 高精度恒流源：0–200 A / 400 A / 500 A / 600 A；精度 ±0.05% F.S；分辨率 1 mA
• 直流高压电源：0–1000 V、0–10 A
• 高功率电阻：2 组，5 KΩ–10 MΩ；最小步进 5 KΩ
• 可配置的 I/O 与通信模块；支持 CANBUS / RS485 / RS232 / I2C / SUMBUS
