测试目的

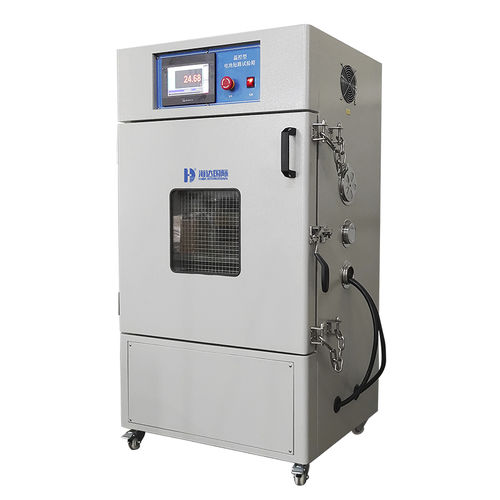

本机根据各种电池短路测试标准的要求设计。根据标准,短路装置必须满足 80 ± 20mΩ 的内阻,才能获得测试所需的最大短路电流。此外,短路装置的电路设计还必须能够承受大电流的冲击。
我们选用了工业级直流电磁接触器、全铜端子和内部铜板导流。宽厚的铜板有效提高了散热效果,使大电流短路装置更加安全,有效降低了测试设备的损耗,保证了测试数据的准确性。
测试标准
IEC62133;UL 1642:2012;UN38.3
标准特点
项目:规格
Internal Dimension:500*500*500mm(W*D*H)
External Dimension:700*800*1530mm(W*D*H)
内部材料:SUS201 不锈钢板,厚 1.2mm,贴特氟龙;
外部材料:喷漆处理冷轧钢板,1.5 毫米
观察窗:250*250 毫米
排气口:直径 100 毫米
泄压口:200*200mm
测试孔:有两个直径50mm的测试孔,用于连接电缆。
控制方式:按键式
温度采集范围:RT-1000
温度采集通道:通道 1
温度显示精度:±0.5
电压采集范围:0-100V
电压采集通道:通道 1
电压显示精度:±0.5
最大短路电流:1000A
电流采集通道:通道 1
电流显示精度:±0.5
设备回路内部电阻
设备回路:80±20mΩ
电压:单相 220V
机器重量:85 千克
---
