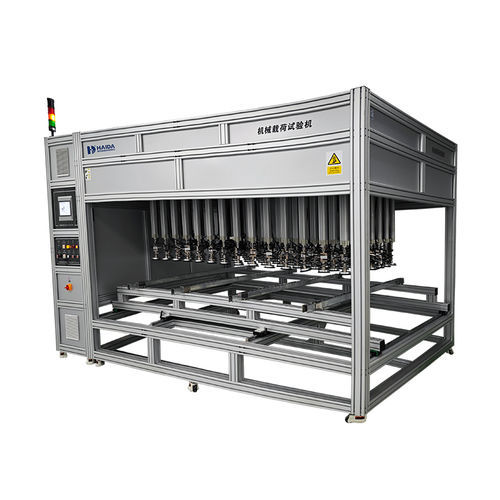

动压试验机 HD-E910

静载荷自动电脑控制

产品描述
Haida HD-E910采用正压与反吸相结合的方式，模拟光伏（PV）组件在风雪作用下的静态和动态机械载荷。设备可重现沙漠、高原等极端气候条件，验证组件在不同载荷下的机械完整性和挠度表现。

测试标准

• IEC 61215-2:2021 MQT16 静态机械载荷试验
• IEC 61215-2:2021 MQT20 动态机械载荷试验
• ANSI/UL 1703:2018 机械载荷试验
• IEC 62782:2016 动态机械载荷试验

产品优势

• 高品质：与专业供应商合作，重视部件质量、交付及客户服务。
• 合理价格：市场导向定价，提供具有成本效益的试验解决方案。
• 质量控制团队：内部质检团队在生产和发货前进行检查。
• 专业外观：工业化设计与人机工程布局，适用于实验室与生产线环境。

产品规格

• 型号：HD-E910
• 最大样品尺寸：2600 × 1400 mm（长 × 宽）
• 气缸行程：400 mm；气缸类型：低摩擦
• 气缸数量与排列：72组吸盘（12 × 6），水平和垂直方向间距可调
• 气缸中心/边缘间距：中心点间距 ≤ 20 cm；边缘气缸中心距组件边缘 ≤ 20 cm
• 施压方式：下压与上拉组合；通过软件逐步且均匀增加载荷
• 静态机械载荷范围：下压 800–12,000 Pa；上拉 800–6,000 Pa（软件控制）
• 动态机械载荷范围：-2,500 至 +2,500 Pa；循环频率 3–7 次/分（软件控制）
• 变形检测：红外非接触，测量范围 ±10 cm，精度 ±0.5 mm；同一平面内可配置7个测量点
• 挠度检测：激光非接触，测量范围 ≥10 cm，精度 ±0.5 mm；5个可配置测点
• 温度监测：1个T型热电偶；校准点 25°C
• 直流稳压电源（组件通电用）：120 V，5 A
• 控制器：触摸屏控制，具备数据存储；USB导出为Excel/PDF及图表；可配置测试压力、循环次数/时长、采样频率；可编程加压流程；单个吸盘压力独立控制；支持实时及历史测试曲线显示与导出
• 安全装置：气源配安全阀及状态指示灯；测试异常时报警并自动停止
• 气源要求（用户自备）：0.6–0.8 MPa
• 电源：单相 220 V，50 Hz
• 机器外形尺寸（约）：3700 × 2000 × 2300 mm（宽 × 深 × 高）
