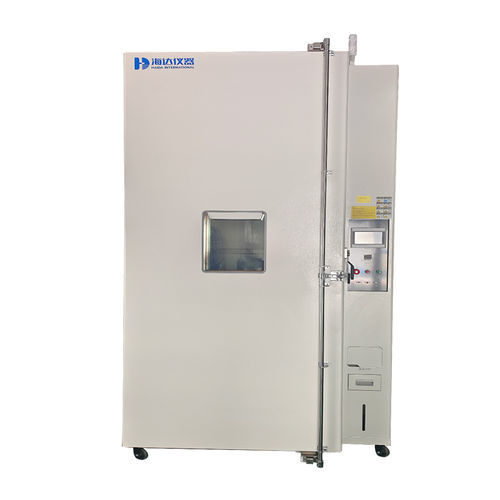

恒温试验箱 HD-E708-6

湿度温度环境

产品描述
快速温变循环试验箱 HD-E708-6 为太阳能电池组件的环境试验提供宽温度与湿度控制范围。用于执行热循环、湿度-冻结和湿热试验，满足光伏测试要求。可根据所需性能和试验空间选择合适型号。

测试标准

• IEC61215:2021 MQT 11 Thermal cycling test
• IEC61215:2021 MQT 12 Humidity-freeze Test
• IEC61215:2021 MQT 13 Damp heat test
• IEC 62892:2021
• IEC 63126:2020

主要特性

• 型号：HD-E708-6；容积：6885 L；内径（W×D×H）：1700×1500×2700 mm
• 温度范围：-40 °C 至 +100 °C；波动 ±0.5 °C；均匀度 ≤2 °C
• 升/降温速率：3.3 °C/min（线性控制）@ -40~85 °C
• 湿度范围：20%–95% RH；波动 ±3% RH；均匀度 ±2% RH
• 压缩机：Germany Bock；冷媒：R404A；冷却方式：单级压缩；可选水冷
• 内胆材质：SUS#304 不锈钢（镜面）；外壳：冷轧钢板烤漆
• 保温：100 mm 聚氨酯硬泡 + 100 mm 高密度玻璃纤维
• 观察窗：双层真空强化玻璃，内置除霜膜
• 测试孔：直径100 mm，用于布线；样品托盘：定制样品夹具

技术参数

• 型号：HD-E708-6
• 容积：6885 L
• 内尺寸（W×D×H）：1700 × 1500 × 2700 mm
• 外尺寸（W×D×H）：约 3000 × 3100 × 3100 mm
• 单件样品尺寸：2400 × 1400 × 35 mm
• 测试样品数量：12 件
• 内胆材质：SUS#304 不锈钢，镜面处理
• 外壳材质：冷轧钢板，烤漆处理
• 温度范围：-40 °C 至 +100 °C
• 温度波动：±0.5 °C
• 温度均匀度：≤ 2 °C
• 升/降温速率：3.3 °C/min（线性控制）@ -40~85 °C
• 湿度范围：20%–95% RH
• 湿度波动：±3% RH
• 湿度均匀度：±2% RH
• 电源：三相 380V 50Hz，50KW，100A
• 压缩机：Germany Bock
• 冷媒：R404A
• 冷却方式：单级压缩；水冷选项（水箱需客户自备）
• 加热系统：镍铬不锈钢加热器
• 蒸发器：翅片管式换热器
• 干燥过滤器：吸收冷媒残留水分和酸性物质；保护膨胀阀与毛细管
• 样品托盘：定制样品夹具 ×1
• 测试孔：直径100 mm 用于布线
• 保温材质：100 mm 聚氨酯硬泡 + 100 mm 高密度玻璃纤维
• 观察窗：双层真空强化玻璃，内置除霜膜
• 内部表面：SS304 双层防腐不锈钢，缎面处理

适用领域

• 光伏组件和电池的环境鉴定
• 电子、新材料、电气元件、汽车、金属领域
• 在运输、储存和使用过程中暴露于环境条件的航空航天材料与部件

选项与配件

• 定制样品夹具与托盘
• 数据记录与外部监控接口
• 额外通孔与布线解决方案
• 水冷冷凝器选项（水箱由客户提供）

注意 - 内部
内部及基础板为双层防腐 SS304 缎面处理；如选择水冷，请确保接地良好并由客户提供水箱。Temp. & Humid. Chart: https://img.yfisher.com/m5916/1768025823829-nifdufudz.png
