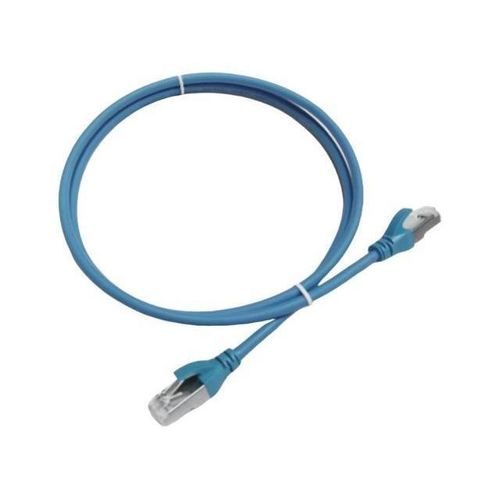

跨接电缆 TTX A

产品描述
屏蔽型RJ45跳线电缆，用于在以太网中传输语音、数字、音视频及图像信号。可用于Cat.6A、Cat.6和Cat.5e通道应用，符合常见行业通道/连接器标准。标准屏蔽RJ45接头可降低电磁干扰（EMI），在需保护布线的环境中提供稳定连接。

面向网络专业人士的定向连接解决方案
为IT基础设施工程师、系统集成商和电信技术人员设计。此类屏蔽跳线在需要EMI抑制和可靠即插即用连接的数据中心、通信机房和实验室中支持高速数据传输。

保障信号完整性的技术规格
特性阻抗100Ω，支持带宽最高达500 MHz（Cat.6A）、250 MHz（Cat.6）和100 MHz（Cat.5e）。多股铜导体提供良好柔韧性和机械耐久性。可选FRNC/LSOH护套为室内安装提供阻燃和低烟特性。

产品特性

• 类别兼容：Cat.6A / Cat.6 / Cat.5e；带宽：500MHz / 250MHz / 100MHz。
• 特性阻抗100Ω，确保匹配的通道性能。
• 两端屏蔽RJ45接头，翻盖式设计便于布线并降低EMI。
• 多股铜导体，灵活耐弯，适合反复插拔使用。
• 可选拉出式尾套，便于维护。
• 护套可选：FR/PVC 或 FRNC/LSOH（阻燃/低烟/无卤）。

产品性能

• 物理带宽：500MHz / 250MHz / 100MHz
• 特性阻抗：100Ω
• 耐用性：≥800 次插拔循环
• 温度范围：存储 -40°C 至 +70°C；工作 -10°C 至 +60°C

订购信息
Product Model | Product Description | Color | Unit
TTX51A-RRF4PVL-GY01M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 1m | Gray | 1PC
TTX51A-RRF4PVL-GY02M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 2m | Gray | 1PC
TTX51A-RRF4PVL-GY03M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 3m | Gray | 1PC
TTX60A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 1m | Blue | 1PC
TTX60A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 2m | Blue | 1PC
TTX60A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 3m | Blue | 1PC
TTX65A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 1m | Blue | 1PC
TTX65A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 2m | Blue | 1PC
TTX65A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 3m | Blue | 1PC
注：FR/PVC = Flame Retardant / Polyvinyl Chloride。FRNC/LSOH = Flame Retardant Non-Corrosive / Low Smoke Zero Halogen (IEC 60332-1)。如需其他长度或定制选项，请联系销售或技术代表。

使用场景

• 数据中心互联：在EMI敏感环境中连接服务器、交换机及配线架，保持信号清晰并满足行业标准。
• 实验室测试与设备验证：支持精确测量和设备评估，减少干扰并保证连接可重复性。
• 通信机房及受控网络环境：需要屏蔽连接以确保可靠运行的场景。

常见问题

• 使用了哪些材料？ 多股铜导体与屏蔽RJ45接头；护套选项为FR/PVC或FRNC/LSOH，具阻燃与低烟特性。
• 可否定制电缆？ 可以 — 支持不同长度、拉出尾套和护套类型的定制。请联系销售获取定制方案。
• 推荐的安装条件？ 适用于有EMI顾虑的受控室内环境（数据中心、实验室、工业以太网）。按ANSI/TIA及相关本地标准安装。

技术规格

• 带宽：500MHz / 250MHz / 100MHz（取决于类别）
• 阻抗：100 Ω
• 耐用性：≥800 次插拔循环
• 温度范围：存储 -40°C 至 +70°C；工作 -10°C 至 +60°C
• 接头：两端屏蔽RJ45（翻盖式）
• 导体：多股铜
• 护套选项：FR/PVC 或 FRNC/LSOH
