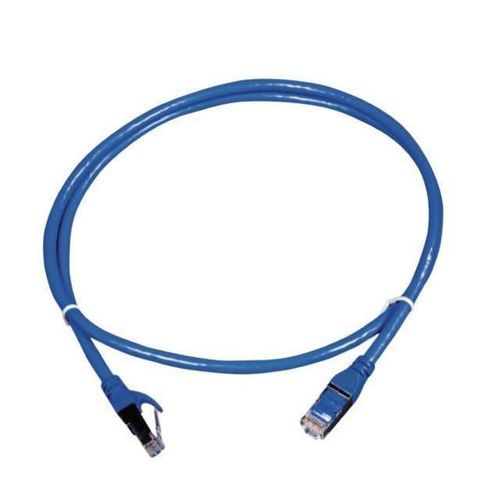

跨接电缆 TTX6 series

产品描述
用于传输语音、数字、音视频、图像等信号。支持以太网应用，适用于符合 ISO/IEC 11801 Ea 类通道及 GB 50311 安装要求的场景。连接器性能满足 ANSI/TIA-568.2-D 对 Cat.6 的要求；采用标准屏蔽 RJ45 连接器。

产品特性

• 满足以太网应用的 Cat.6 / Cat.6A 性能要求。
• 两端均为屏蔽 RJ45 连接器，具备防反插设计。
• AWG28 多股导体，具有良好柔性和抗疲劳断裂能力。
• 即插即用，便于布线与安装。
• 外套为 FRNC/LS0H：阻燃、低烟、无卤。

产品性能

• 物理带宽：500 MHz / 250 MHz
• 特性阻抗：100 Ω
• 插拔耐久性：≥800 次
• 温度范围：存储 -40°C 至 +70°C；工作 -10°C 至 +60°C

订购信息
产品型号 | 产品描述 | 颜色 | 单位
TTX60C-RRF4PZL-BU01M0 | RJ45-RJ45 Category 6 Shielded Patch Cord, AWG28, FRNC/LS0H, 1m | Gray | 1PC
TTX60C-RRF4PZL-BU02M0 | RJ45-RJ45 Category 6 Shielded Patch Cord, AWG28, FRNC/LS0H, 2m | Gray | 1PC
TTX60C-RRF4PZL-BU03M0 | RJ45-RJ45 Category 6 Shielded Patch Cord, AWG28, FRNC/LS0H, 3m | Gray | 1PC
TTX65B-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Cat 6A Patch Cord, AWG28, FRNC/LS0H, 1m | Blue | 1PC
TTX65B-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Cat 6A Patch Cord, AWG28, FRNC/LS0H, 2m | Blue | 1PC
TTX65B-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Cat 6A Patch Cord, AWG28, FRNC/LS0H, 3m | Blue | 1PC

备注
FRNC/LS0H = Flame Retardant, Non-Corrosive / Low Smoke, Halogen-Free。阻燃性能符合 IEC 60332-1。

技术规格

• 名称 / 型号：Shielded Copper Jumper Cat.6A RJ45 AWG28
• 类别：Cat.6 / Cat.6A 补丁/跳线
• 连接器：标准屏蔽 RJ45
• 导体：AWG28，多股
• 物理带宽：500 MHz / 250 MHz
• 特性阻抗：100 Ω
• 耐久性：≥800 次插拔
• 护套：FRNC / LS0H（阻燃、低烟、无卤）
• 工作温度：-10°C 至 +60°C；存储温度：-40°C 至 +70°C
• 可选长度（示例）：1m、2m、3m
• 颜色：Gray、Blue
• 标准：ISO/IEC 11801 (Ea 类通道)、GB 50311、ANSI/TIA-568.2-D（Cat.6 连接器要求）
