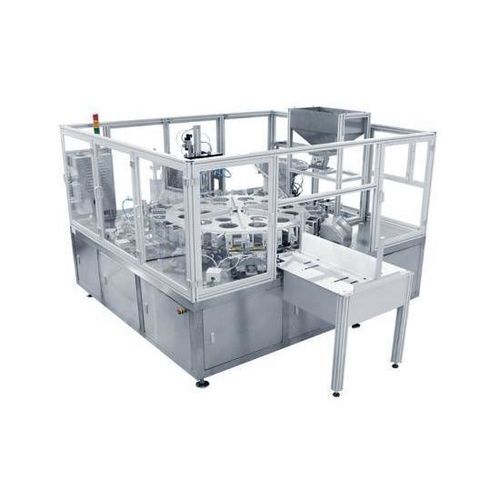

旋转放置封口机 GF-2200Z

全自动用于包装机用于加工薄片

产品概述
GF-2200Z是一台自动插嘴与封口机。插嘴经料斗、振动供料盘和导槽送至插嘴支架，随转盘转至袋体工位，取袋后将袋体翻转并放在位于插嘴上方的袋夹上，转盘带动袋与插嘴一同进入热封站，前后热封刀完成封口；合格袋由推出机构推入成品区，未处理或不良袋随转盘运动自动在废袋出口剔除。

主要产品数据

• Brand: GBPI
• Model: GF-2200Z
• Payment: 100% TT In Advance
• Product Origin: Guangzhou, China
• Shipping Port: Huangpu
• Lead Time: 20–30 days

技术规格
外形尺寸：2400 x 2200 x 2000 mm（长 x 宽 x 高）
包装类型：立式袋、三边封袋、折底袋、异形袋
材料类型：袋体内层 PE/PP；软管 PE/PP
袋子规格范围：长度 80–190 mm；宽度 70–120 mm
封口长度：60–120 mm
吸嘴/插嘴尺寸：8.5 mm、10 mm、14 mm、16 mm 等
工作速度：80–90 件/分
定位精度：≤0.5 mm
封口工具：6组（1 预热，4 热封，1 冷却）
温控模块：18组，精度 ±0.1°C
加热温度范围：0–300°C
电源：380V/50Hz，11KW
气源：0.6–0.8 MPa，2000 L/H
设备重量：2100 Kg

应用领域

• 果冻注嘴袋
• 豆奶注嘴袋
• 洗护用品注嘴袋
• 果泥袋
• 异形喷嘴袋
• 折叠式户外补水袋

先进系统

• 插嘴输送由料槽、振动盘与导轨组成，光电传感器控制上料动作。
• 袋体输送采用气动吸盘；输送与封口系统采用双工位设计以提升效率。
• 热封系统包含大转盘、封口刀和可调工位；6组封口刀：1 预热、4 热封、1 冷却。
• 工位可调以适配不同袋型；可订制多种封刀以适应不同插嘴类型。
• 每组封口刀配独立温控器，可单独运行与调试。
• 成品收集系统由成品收集台与废品回收台组成，光电与气动控制实现自动化。
• 触摸屏控制面板用于参数设置及实时运行状态显示（产量、时间、良次/次品率）。
• 其他部件：温控表、压力表及紧急停止按钮若干；底座便于拆装、运输与组装。

产品特点

• 全自动，一名操作员即可通过定期补充插嘴和袋体运行设备。
• 转盘结构占地小。
• 关键部件采用铝材与不锈钢制造，符合食品、医药等行业的卫生要求。
• 运行稳定，控制精确，适合长时间连续生产。
• 采用进口温控模块、SMC 气动元件与 Omron PLC 控制，保证性能可靠。
• 具备自动故障检测、报警、自动停机及故障定位显示功能。

机器生产 / 运行样品
GF-2200Z为一体化全自动系统，由热封系统、插嘴供给系统、袋体供给系统、袋体输出系统及中央控制系统模块化安装在同一底座上。各系统配备传感器与继电器，协同工作以保证包装生产效率与质量稳定性。

特性/技术规格

• Brand: GBPI
• Model: GF-2200Z
• 外形尺寸: 2400 x 2200 x 2000 mm
• 包装类型: 立式袋、三边封、折底袋、异形袋
• 材料类型: 袋体内层 PE/PP；软管 PE/PP
• 袋子规格范围: 长度 80–190 mm；宽度 70–120 mm
• 封口长度: 60–120 mm
• 插嘴尺寸: 8.5 mm、10 mm、14 mm、16 mm
• 工作速度: 80–90 件/分
• 定位精度: ≤0.5 mm
• 温控: 18 组，精度 ±0.1°C
• 电源: 380V/50Hz，11KW
• 气源: 0.6–0.8 MPa，2000 L/H
• 设备重量: 2100 Kg
• 交期: 20–30 days
